爆破作业对周边地下管道管线设施影响测量,爆破测振方案

监测依据

《爆破安全规程》（GB 6722-2014）

《爆破振动监测技术规范》(TCSEB 0008-2019）

《油气管道地质灾害风险管理技术规范》（SYT 6828-2017）

《建筑工程容许振动标准》（GB 50868-2013）

测点布设

(1)   监测项目：质点振动速度、主振频率。

(2)   测点布设：管线爆破监测测点一般布置在靠近爆源一侧的外部地基表面，在某些重要的管线监测中，应将传感器埋置于靠近爆源一侧地基以下，与管线位置平行。

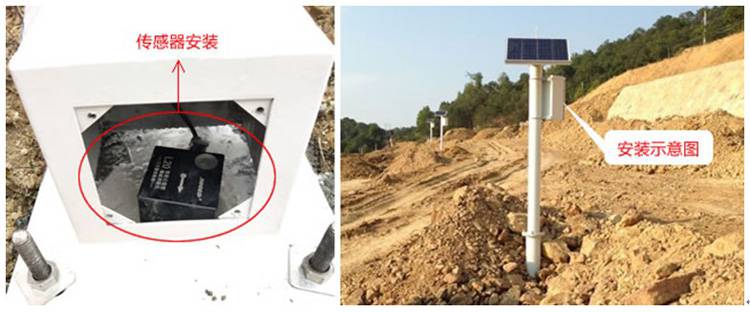

(3)   仪器安装：安装前，应对监测点及传感器进行统一编号，管线爆破振动监测，应选用太阳能供电方式进行安装，将测点放置处清理干净，用石膏粉将传感器安装在测点处，传感器与地基表面紧密接触，传感器X(水平径向)指向爆心并水平放置，仪器放进防护箱内。若迎爆侧全是岩土，应选择合适的位置，用水泥砂浆倒置地笼辅助太阳能系统安装。防护按照《混凝土结构后锚固技术规程》要求进行安装，抗拔力满足100kg要求。仪器安装好后，设置参数进入工作模式，最后将现场清理干净，多余的耗材应带离现场。

(4)   测点数量:管线爆破监测测点数量应根据现场情况布置，当爆破区域距离管道较近时，应增加监测点。

控制指标

《油气管道地质灾害风险管理技术规范》（SYT 6828-2017）中规定：土石方开挖宜采用人机结合的方式进行，在距离管道5m以外可运用机具开挖，5m以内应人工开挖。需要在管道中心线两侧50m范围内爆破时，应采用静态爆破，并合理选择爆破剂。在管道中心线两侧50m～500m范围内爆破时，应采取控制爆破，并对管道采取防护措施。在采用控制爆破或机械振动施工时宜沿管道敷设方向开挖一条减震沟（槽），沟（槽）深度不小于管底埋置深度的1.5倍，形成的振动波到达管道处的爆破振动速度不大于7cm/s。

对于其它管线的爆破振动安全允许值，国家尚未有统一的控制标准，在实际监测中，应根据地质环境、结构类型、建筑材料、行业规范和修建年代等综合选取，必要时，应进行专题论证。

监测流程

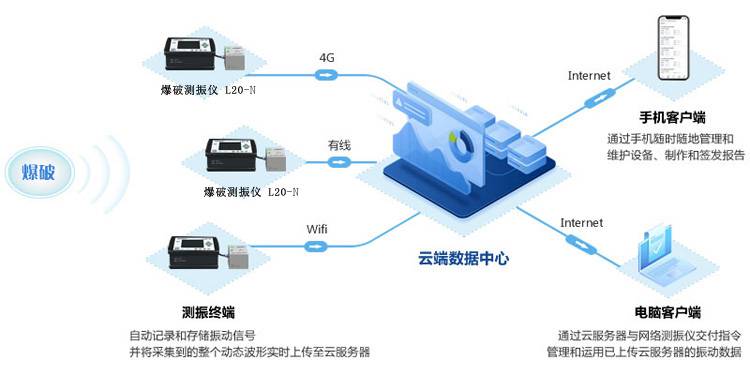

1.  仪器工作：当振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心；在起爆几秒后，用户便可通过客户端对已上传的数据进行预览和下载。

2. 现场监测：现场监测工作应做到不干扰施工和保护物的正常运行，按监测方案有计划、有步骤、有标准地进行；爆破位置、爆破参数与监测数据一一对应；监测日报、周报、月报按时上交委托各方；选择的观测点能够真实反映爆破的危害。当监测数据出现异常时，应立即停止施工，排查安全隐患，调整爆破施工参数。

3. 监测报告：报告可分为测点报告和爆次报告，根据项目需要来编制报告，监测单位应对整个项目监测质量负责。报告内容应包括监测时间、地点、参加人员、目的和方法、监测点布置、监测仪器和系统的标定结果、监测指标、钻爆参数、实测波形图和监测数据等。长期爆破的监测项目，应在每次爆破后及时提交监测简报，现场监测工作结束后编制完整的监测报告，监测报告封面应加盖 CMA 编号章。需要对监测结果进行分析和评估的，可另提供爆破振动安全评估报告，评估报告除了监测报告包括的内容外，还应包括监测波形（数据）的处理方法、判定标准和判定结论、分析结果与建议等。当监测数据超过相应的控制标准时，应在规定时间内报告相关部门。
