品牌:RETZ瑞茨
品牌:RETZ
产地:美国
包装:木箱
起订:1台
供应:1000台
发货:15天内
RETZ/我们一直致力于流体控制和测控领域的持续创新，始于2005……
功能介绍 Function introduction

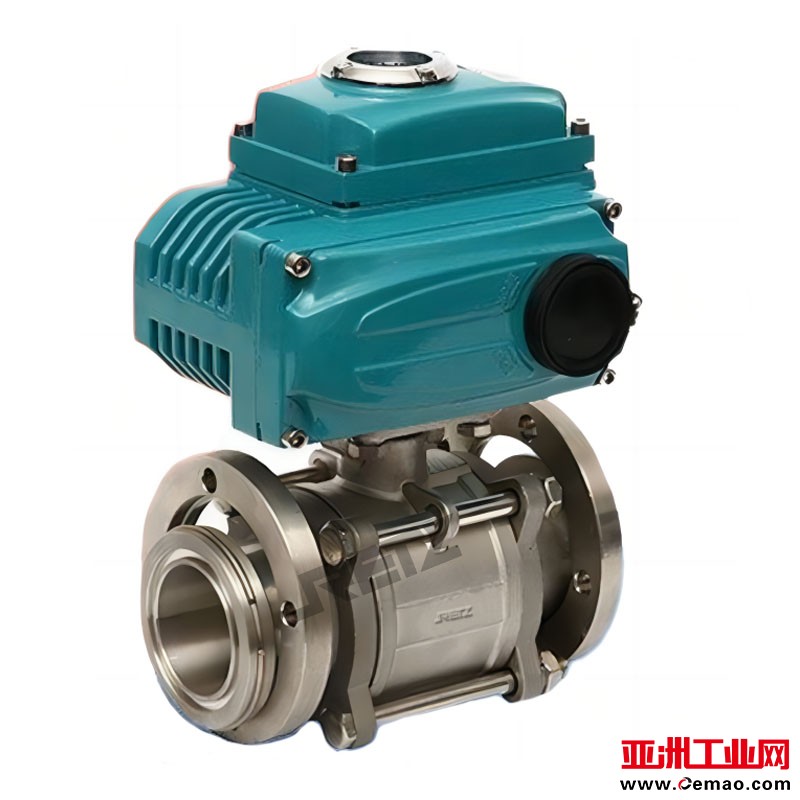

进口电动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统。
retz The electric high vacuum ball valve is designed in 1.3 × 10-7-6 × A pneumatic valve used to open or isolate airflow in a 105Pa vacuum system, widely applicable to various gas, liquid, and other positive and negative pressure pipeline systems
进口电动高真空球阀主要特点如下：
1、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
2、开关扭矩小，配置电动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
主要技术参数
泄漏率≤1.3×10-9Pa.M3/S
|
压力范围 |
1.3×10-7Pa～6×10-5pa |
|
工作温度 |
-30℃～+232℃ |
|
工作电压 |
220V |
|
工作介质 |
水、蒸气、酸、碱 |
|
安装位置 |
任意 |
|
使用寿命 |
≥20000次 |
进口电动高真空球阀 执行器技术参数
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点，适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
||
|
输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有防腐功能 |
||
