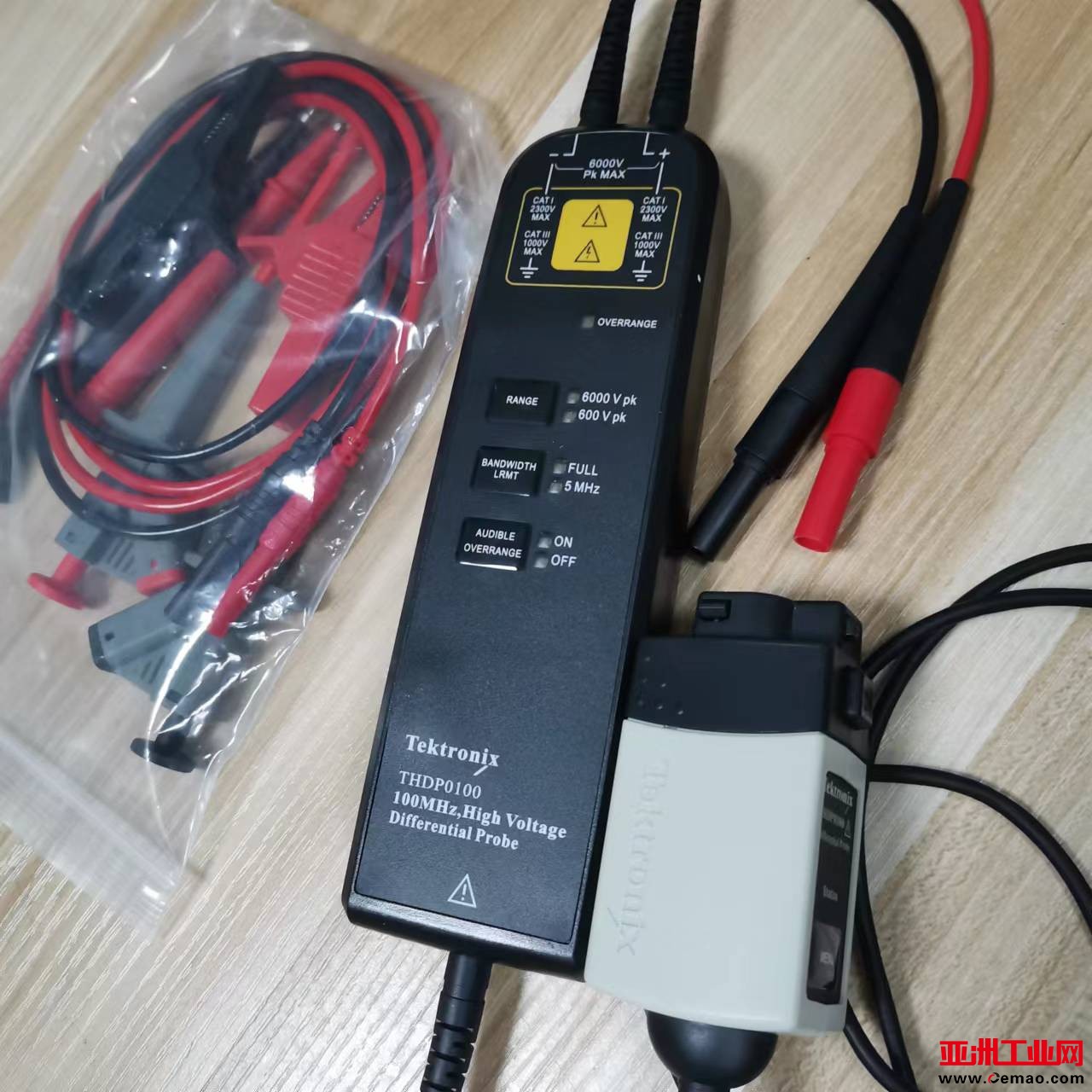

TEKTRonIX THDP0100 探头



泰克 THDP0100 高压差分探头具有较大的差分动态范围能力，可为用户提供安全的高压、测量、探头解决方案。每个探头都配有两种尺寸的钩形尖端，并有一个超量程视觉和听觉指示器，当用户超出探头的线性范围时，该指示器会警告用户。泰克 THDP0100 探头配备 TEkVPI? 接口，可在示波器和探头之间提供智能通信。



泰克THDP0100 高压差分探头的特性和规格包括：



特征：



超量程指示器

安全认证

可切换衰减

可切换的带宽限制

应用：

浮动测量

开关电源设计

电机驱动设计

电子镇流器设计

CRT显示设计

电源转换器设计和服务

功率器件评估

规格：



衰减：100X / 1000X

差分电压：

1000X：±6000V

100X：±600V

共模电压：±6000 V

输入对地电压：

2300 伏猫 l

1000 V CAT II

带宽：100 兆赫

上升时间：

转换率：

探头尖端的输入阻抗：40 MΩll

典型共模抑制比：

直流：> -80 分贝

100 kHz：> -60 分贝

3.2 兆赫：> -30 分贝

100 兆赫：> -26 分贝

电缆长度：1.5 m
