品牌:兴麦隆
压力:1.6mpa
阀体材质:黄铜
适用温度:90℃
起订:1台
供应:230台
发货:3天内
发送询价

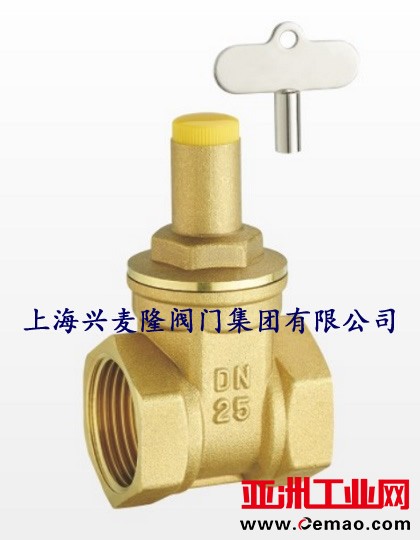

黄铜带锁闸阀（FG15S）
技术规范：
工作压力：PN1.6MPa
工作介质：水、非腐蚀液体
工作温度：-20℃≤t≤120℃
管螺纹标准：符合ISO228标准
主要外形尺寸
|
DN（mm） |
NPS(in) |
L |
H |
D |
S |
B |
|
15 |
1/2 |
43 |
60.5 |
88 |
25 |
14 |
|
20 |
3/4 |
46.5 |
67 |
88 |
31 |
16 |
|
25 |
1 |
52 |
70 |
88 |
37.3 |
20 |
|
32 |
1¼ |
56 |
85.6 |
88 |
47.5 |
27 |
|
40 |
1½ |
61.5 |
95 |
90 |
54 |
33 |
|
50 |
2 |
67 |
113.2 |
90 |
66 |
43 |

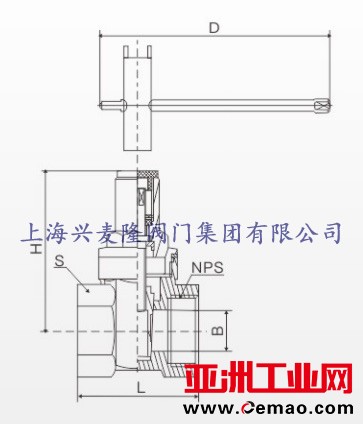

黄铜带锁闸阀结构尺寸图
