型号:USB8514
起订:1块
供应:200块
发货:3天内
发送询价

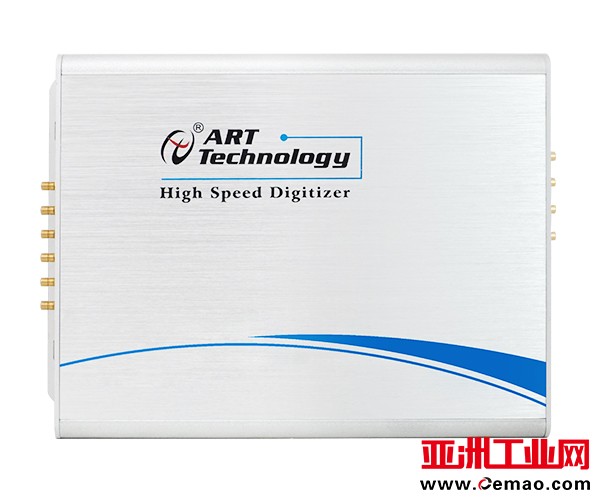

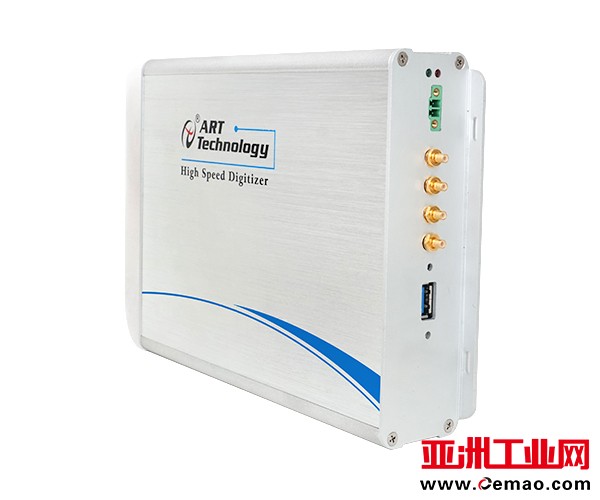

与LabVIEW无缝连接，提供图形化API函数。是一种基于USB总线的同步采集卡。该板卡提供4路单端模拟量输入，14位（USB8504）、14位（USB8514）ADC采样精度，转换速率高达80MS/s。
指标参数
|
AD模拟量输入 |
ADC分辨率 |
14位（Bit） |
|
|
输入通道 |
4路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
高达40MS/s（USB8504）/80MS/s（USB8514） |
||
|
采样方式 |
同步采样 |
||
| 存储器深度 | 板载2GB 内存 | ||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步） |
||
|
ATR输入源 |
从AI0~AI3的任一通道输入 |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ（50Ω可定制） |
||
|
带宽 |
20MHz（USB8504）/40MHz（USB8514） |
||
|
时钟源 |
板载时钟、主卡同步10M时钟、外部参考10M时钟、 外时钟 |
||
|
外时钟输入范围 |
USB8504：10MHz~40MHz，幅值为2Vpp~5Vpp USB8514：10MHz~80MHz，幅值为2Vpp~5Vpp |
||
