品牌:兴麦隆
压力:1.6mpa
阀体材质:不锈钢
介质:水
起订:1台
供应:230台
发货:3天内
发送询价

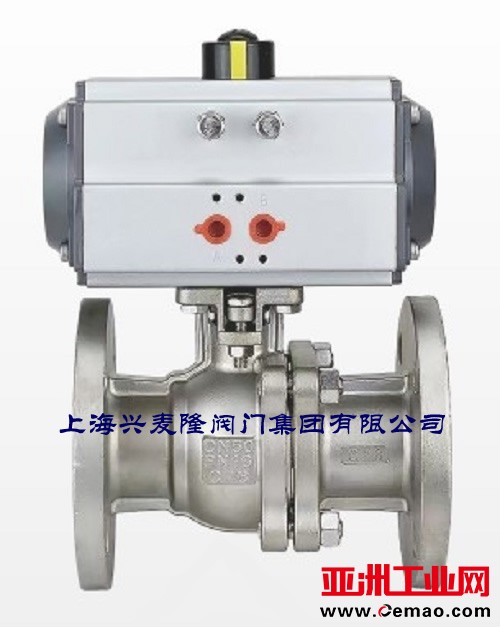

Q641F气动浮动球阀产品概述
兴麦隆 Q641F气动浮动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物造、日用化工、食品饮料水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。
产品性能规范
|
压力等级 |
公称压力（MPa） |
|
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
||
|
试验压力（MPa） |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
|
密封试验 |
1.78 |
2.75 |
4.4 |
7.04 |
11.0 |
|
|
|
气密封试验 |
0.6（MPa） |
||||||
|
适用介质 |
水、蒸汽、油品、液化气等 |
||||||
技术规范
|
设计依据 |
GB标准 |
|
|
设计标准 |
GB/T12237 |
|
|
结构长度 |
法兰连接 |
GB/T12221 |
|
连接法兰尺寸 |
GB/T9113、JB/T79 |
|
|
试验和检验 |
JB/T9002 |
|
主要零件材质
|
序号 |
零件名称 |
材质 |
||
|
C |
P |
R |
||
|
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
垫片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀座 |
PTFE |
PTFE |
PTFE |
|
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12MO2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MO2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
