产品概览

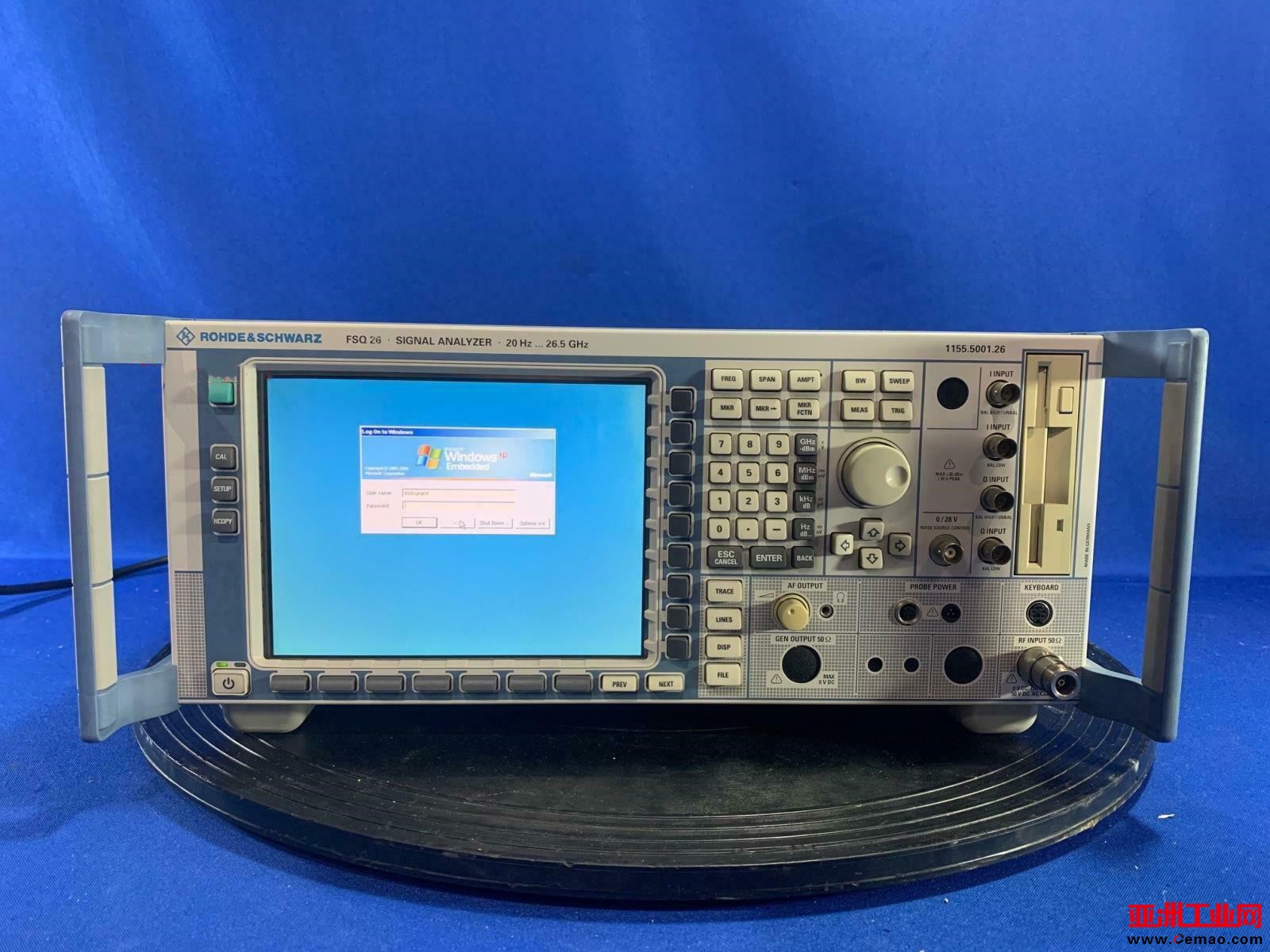

R&S FSQ26 信号分析仪将两种仪器合二为一。它以高达 120 MHz 的解调带宽提供信号分析，具有高端频谱分析仪的动态范围。

• 频率范围：20 Hz 至 26.5 GHz
• 高端频谱分析仪的动态范围
  • TOI + 25 dBm，典型值。
  • 1 dB 压缩 +13 dBm，典型值。
  • 84 dB ACLR/3GPP，带噪声校正
• 28 MHz 解调带宽（可选 120 MHz）
• 16 Msample I 和 Q 内存，可扩展至 705 Msample
• 数字解调测量应用固件
  • 蓝牙®
  • GSM/边缘
  • 3GPP WCDMA、HSDPA、TD-SCDMA
  • 3GPP、LTE
  • CDMA2000®、1xEV-DV、1xEV-DO o WLAN 802.11a/b/g/j
  • WiMAX 802.16-2004、802.16e-2005
  • 通用矢量信号分析
• 射频性能
  • 带前置放大器的 DANL < -152 dBm (10Hz)
  • SSB 相位噪声典型值。- 10 kHz 偏置时为 133 dBc (1Hz)，CF 640 MHz
  • 相位噪声典型值。- 160 dBc/Hz @ 10 MHz 偏置，CF 640 MHz
  • TOI 类型。±25 分贝
  • 1 dB 压缩点 + 13 dBm
  • 3GPP ACLR 77 dB、84 dB，带噪声校正
  • 4 载波场景的 ACLR：77 dB，带噪声校正
• 准确性
  • 0.3 dB 总电平不确定性高达 3.6 GHz
  •
• IQ 下变频器
  • IF 数字转换器 14 位 81.6 MHz（20.4 MHz IF）
  • IF 数字转换器 326.4 MHz（选项 FSQ-B72）
  • IQ 带宽 (RF) 28 MHz（使用选项 FSQ-B72 高达 120 MHz）
  • SFDR > 80 分贝
  • IQ 内存 I 和 Q 各 16 Msamples；通过 GPIB 或 LAN 输出
  • 采样率：续 可设置为 10 kHz 至 81.6 MHz；例如，IEEE802.11a 为 20 MHz
• 速度
  • 2.5ms 频域扫描时间
  • 1 µs 时域扫描时间
  • 高达 70 次远程测量/秒，通过 GPIB
  • 高达 80 次手动测量/秒（屏幕更新）
