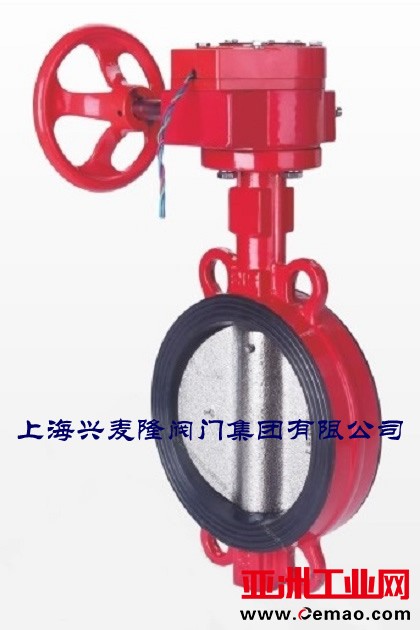

CBXH对夹信号涡轮蝶阀
技术规范
设计标准：GB/T12238-2008、BS EN 593
连接标准：GB/T9113、BS EN1092
PN10/PN16、AS 2129 TABLEE、JIS B2212 10K、
BS 10 TABLE D/E
顶法兰标准：ISO5211
阀杆：花键连接、平行四方、扁方
工作压力：PN10/16
适用温度：0℃-80℃
表面处理：环氧树脂粉末喷涂，符合ANSI/AWWA C550标准
主要外形连接尺寸
|
公称通径 |
尺寸（mm） |
||||||||||||||
|
Inch |
mm |
A |
B |
M |
H |
H1 |
H2 |
H3 |
K |
G |
φD |
C |
φ2 |
L |
ISO 5211 |
|
2” |
50 |
140.5 |
64.5 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
53.9 |
43 |
14 |
32 |
F07 |
|
2.5” |
65 |
153 |
72 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
65.2 |
46 |
14 |
32 |
F07 |
|
3” |
80 |
157.5 |
86 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
79.7 |
46 |
14 |
32 |
F07 |
|
4” |
100 |
176 |
100 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
105 |
52 |
16 |
32 |
F07 |
|
5” |
125 |
191 |
112 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
130 |
56 |
16 |
32 |
F07 |
|
6” |
150 |
202.5 |
128 |
150 |
208 |
151 |
65 |
108 |
90 |
59 |
156 |
56 |
20 |
32 |
F07 |
|
8” |
200 |
243.5 |
162 |
200 |
298 |
223 |
77 |
121 |
125 |
75 |
207 |
60 |
26 |
45 |
F10 |
|
10” |
250 |
273 |
194 |
200 |
298 |
223 |
77 |
121 |
125 |
75 |
253.3 |
68 |
26 |
45 |
F10 |
|
12” |
300 |
311 |
223 |
250 |
298 |
223 |
77 |
121 |
125 |
75 |
301.9 |
78 |
28 |
45 |
F10 |
