品牌:兴麦隆
压力:1.6mpa
阀体材质:铸钢、不锈钢
介质:水
起订:1台
供应:228台
发货:3天内
产品概述

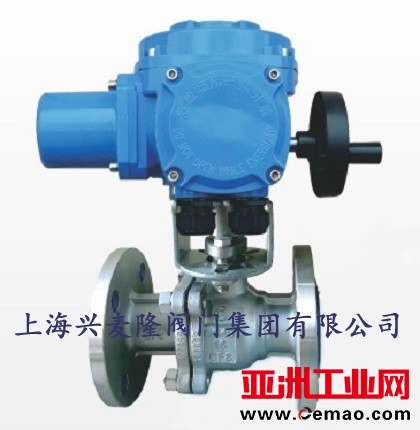

BVFQ电动法兰浮动球阀只需要旋转90度即可全关全开。阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动法兰球阀适用于两位切断、调节的场合。主要分为两大类：电动软密封球阀和电动硬密封球阀，电动软密封球阀主要适用于温度低于250℃以内的介质；电动硬密封球阀主要适用于250℃以上的介质。该阀具有连线简单、结构紧凑、动作稳定可靠等优点。该阀是一种重要的电动阀门类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
主要性能参数
|
所配置电动执行机构技术参数 |
阀体主要技术参数 |
||
|
执行电源 |
AC220V AC24V AC380V DC24C |
阀门类型 |
分体式浮动球阀 |
|
输出扭矩 |
30N.m~2000N.m |
阀门型号 |
BVFQ |
|
动作范围 |
0~90°±5° |
连接方式 |
法兰面RF FF RTJ等 |
|
动作时间 |
15秒/30秒/60秒/100秒 |
公称通径 |
DN15~200mm |
|
环境温度 |
-30℃~60℃ |
公称压力 |
1.0~10.0MPa 150~600Lb |
|
手动操作 |
附带手动操作 |
阀体材质 |
铸钢、不锈钢304/316/316L等 |
|
执行限位 |
电气、机械二重限位 |
球体材质 |
13Cr、不锈钢304/316/316L等 |
|
防护等级 |
IP67 |
阀座密封 |
RPTFE、NYLON、PPL、 金属密封材料等 |
|
输入信号 |
4~20mA/1-5VDC |
适用温度 |
RPTFE≤150℃、PPL≤300℃、 金属密封≤425℃ |
|
任选功能 |
开关型、触点型、开度信号、智能调节型 |
适用介质 |
水、蒸汽及油品等腐蚀性和非腐蚀性介质 |
主要外形连接尺寸 （PN1.6/2.5MPa）
|
通径DN |
1.6MPa |
2.5MPa |
||||||||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-pd |
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
|
|
15 |
130 |
95 |
65 |
14 |
14 |
2 |
4-14 |
130 |
95 |
65 |
16 |
16 |
2 |
4-14 |
|
20 |
140 |
105 |
75 |
14 |
14 |
2 |
4-14 |
140 |
105 |
75 |
16 |
16 |
2 |
4-14 |
|
25 |
150 |
115 |
85 |
14 |
14 |
2 |
4-14 |
150 |
115 |
85 |
16 |
16 |
2 |
4-14 |
|
32 |
165 |
135 |
100 |
16 |
16 |
2 |
4-18 |
165 |
135 |
100 |
18 |
18 |
2 |
4-18 |
|
40 |
180 |
145 |
110 |
16 |
16 |
3 |
4-18 |
180 |
145 |
110 |
18 |
18 |
3 |
4-18 |
|
50 |
200 |
160 |
125 |
16 |
16 |
3 |
4-18 |
200 |
160 |
125 |
20 |
20 |
3 |
4-18 |
|
65 |
220 |
180 |
145 |
18 |
18 |
3 |
4-18 |
220 |
180 |
145 |
22 |
22 |
3 |
8-18 |
|
80 |
250 |
195 |
160 |
20 |
20 |
3 |
8-18 |
250 |
195 |
160 |
22 |
22 |
3 |
8-18 |
|
100 |
280 |
215 |
180 |
20 |
20 |
3 |
8-18 |
280 |
230 |
190 |
24 |
24 |
3 |
8-23 |
|
125 |
320 |
245 |
210 |
22 |
22 |
3 |
8-18 |
320 |
270 |
220 |
28 |
28 |
3 |
8-25 |
|
150 |
360 |
280 |
240 |
24 |
24 |
3 |
8-23 |
360 |
300 |
250 |
30 |
30 |
3 |
8-25 |
|
200 |
400 |
335 |
295 |
26 |
26 |
3 |
12-23 |
400 |
360 |
310 |
34 |
34 |
3 |
12-25 |
