品牌:兴麦隆
压力:1.6mpa
阀体材质:球墨铸铁、铸钢、不锈钢
介质:水
起订:1台
供应:230台
发货:3天内
产品概述

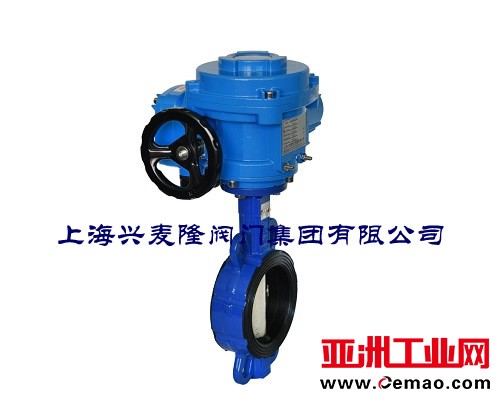

EB3026电动蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在暖通、石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活、省力、方便。
技术参数
|
公称通径 |
DN(mm) |
50-1600 |
|
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
|
密封试验 |
0.6 |
1.1 |
|
|
气密封试验 |
0.6 |
0.6 |
|
|
连接方式 |
对夹式 |
DN |
32-800 |
|
法兰式 |
DN |
50-1600 |
|
|
焊接式 |
DN |
32-600 |
|
|
适用介质 |
空气、水、污水、蒸汽、煤气、油品等 |
||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
||
蝶阀密封材料选用和适用
|
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氯乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
X或orJ |
XA或orJA |
XB或orJB |
XC、JC或orF |
XD或orJD |
XE或orJE |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
<80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450、304、316 |
|
蝶板 |
WCB、QT450、HT200、HT250、304、316 |
|
阀轴 |
2Cr13、304、316 |
|
密封圈 |
丁腈耐油橡胶、EPFM |
|
填料 |
柔性石墨、O型圈 |
技术参数
|
执行器型号 |
EB3026系列、EB3058系列 |
|
控制信号 |
开关无缘接触点、有源接触点、0-10V或4-20mA、整体现场调节带遥控（可选） |
|
电源电压 |
AC220V、AC380V、AC24V、DC24V（可选其一）注：24V电源仅限DN300口径以下规格 |
|
电机 |
非防爆电机、可定制防爆电机 |
|
电机功率 |
15W~120W根据实际使用阀门规格定义，规格越大电机功率越大 |
|
作用力 |
50N.m~2000N.m根据实际使用阀门规格定义 |
|
回转角度范围 |
0~90° |
|
反馈信号 |
无源反馈、有源反馈、0-10V或4-20mA依据实际选型实现 |
|
动作时间 |
30S~150S根据实际选型规格，规格越大动作时间越长 |
|
工作温度 |
-30℃-425℃工作温度超100℃阀门需加可适用工作的平台及散热功能 |
|
执行器壳体 |
铝合金、QT450、WCB可选，支持定制防爆壳体 |
|
防护等级 |
IP65、IP67、IP68可选 |
|
环境温度 |
-30℃~+60℃ |
|
电气接口 |
G1/2防水电缆接头、电源线、信号线各一个 |
主要外形连接尺寸
|
公称通径DN |
L |
0.6MPa |
1.0MPa |
1.6MPa |
H |
H1 |
|||
|
D1 |
Z-d |
D1 |
Z-d |
D1 |
Z-d |
||||
|
50 |
43 |
110 |
4-14 |
120 |
4-23 |
120 |
4-23 |
160 |
80 |
|
65 |
46 |
130 |
4-14 |
136 |
4-26.5 |
136 |
4-26.5 |
175 |
88 |
|
80 |
46 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
180 |
96 |
|
100 |
52 |
170 |
4-18 |
185 |
4-24.5 |
185 |
4-24.5 |
200 |
115 |
|
125 |
56 |
200 |
4-18 |
215 |
4-23 |
210 |
4-23 |
213 |
128 |
|
150 |
56 |
225 |
4-18 |
238 |
4-25 |
238 |
4-25 |
225 |
140 |
|
200 |
60 |
280 |
4-18 |
295 |
4-25 |
295 |
4-25 |
260 |
175 |
|
250 |
68 |
335 |
4-18 |
357 |
4-29 |
357 |
4-29 |
290 |
202 |
|
300 |
78 |
395 |
4-23 |
407 |
4-29 |
407 |
4-29 |
330 |
242 |
|
350 |
78 |
445 |
4-23 |
467 |
4-30 |
467 |
4-30 |
360 |
266 |
|
400 |
102 |
495 |
4-23 |
515 |
4-26 |
525 |
4-26 |
390 |
298 |
|
450 |
114 |
550 |
4-23 |
565 |
4-26 |
585 |
4-26 |
410 |
315 |
|
500 |
127 |
600 |
4-23 |
620 |
4-26 |
650 |
4-26 |
430 |
348 |
|
600 |
154 |
705 |
4-25 |
725 |
4-30 |
770 |
4-30 |
490 |
400 |
|
700 |
165 |
810 |
4-25 |
840 |
4-30 |
840 |
4-30 |
550 |
520 |
|
800 |
190 |
920 |
4-30 |
950 |
4-34 |
950 |
4-34 |
610 |
591 |
|
900 |
203 |
1020 |
4-27 |
1050 |
4-30 |
1050 |
4-30 |
680 |
660 |
|
1000 |
216 |
1120 |
4-30 |
1160 |
4-30 |
1170 |
4-30 |
730 |
670 |
|
1200 |
254 |
1340 |
4-45 |
1380 |
4-45 |
1390 |
4-45 |
835 |
780 |
|
1400 |
270 |
1560 |
4-45 |
1590 |
4-45 |
1590 |
4-45 |
960 |
895 |
|
1600 |
318 |
1760 |
4-52 |
1820 |
4-52 |
1820 |
4-52 |
1200 |
1020 |
