品牌:兴麦隆
压力:1.6mpa
阀体材质:球墨铸铁、铸钢、不锈钢
介质:水、蒸汽
起订:1台
供应:320台
发货:3天内
发送询价

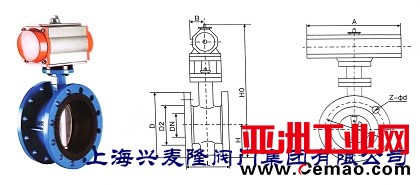

兴麦隆D641X气动法兰式软密封蝶阀
产品概述
兴麦隆D641X气动法兰式软密封蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。蝶阀结构紧凑，90℃回转开关轻松，具有密封可靠、使用寿命长等特点。与ZMA气动执行器相配，阀瓣与阀轴采用无稍连接，介质与阀轴阀体完全隔离，维护简便易行，双向气泡级密封，外表采用环氧树脂喷塑处理，达到环保标准。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的工业自动化系统中，作为调节和截止使用。
产品特点
1. 本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠：
2. 密封副材料选用不绣钢和丁晴耐油橡胶配对，使用寿命长：
3. 橡胶密封圈既可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择：
4. 蝶板采用框架结构，强度高，过流面积大，流阻小：
5. 整体烤漆、能有效地防止绣蚀且只要更换密封阀座材料，就可以使用于不同介质：
6. 阀体具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装：
7. 本阀结构独特，操作灵活、省力方便。
产品执行标准
|
设计与制造 |
GB/T 12238 |
|
法兰连接 |
GB/T 9113 GB/T 17241.6 |
|
结构长度 |
GB/T 12221 |
|
试验和检验 |
GB/T 13927 |
技术参数
|
公称通径 |
DN（mm） |
50-1200 |
||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
壳体强度试验
|
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸汽、油品等 |
|||
|
驱动形式 |
气动 |
|||
主要零件材料
|
零件名称 |
零件材料 |
|
阀体 |
球墨铸铁 |
|
蝶板 |
球墨铸铁、铸钢、不锈钢及特殊材料 |
|
密封圈 |
NBR、EPDM、VITON、PTFE |
|
阀杆 |
20Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
