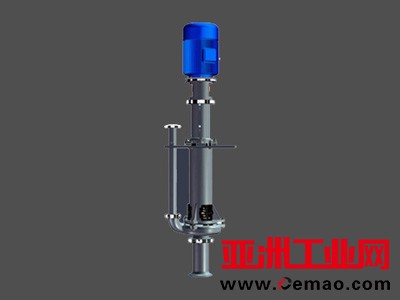

LP（R）型液下泵为离心式渣浆泵，一般浸入池内或坑内，适用于输送磨蚀性或腐蚀性渣浆。液下泵分LP型及LPR型，结构相同。LP型过流部件及轴可采用不同的特种金属材质，适用于输送磨蚀性渣浆；LPR型过流部件衬有耐磨抗蚀的橡胶，适用于输送腐蚀性渣浆。LP（R）型液下泵广泛用于冶金、矿山、煤炭、电力、建材等部门。

结构说明

LP型液下泵的泵体、叶轮和护板均用耐磨材料铸造。结构简单，安装方便，泵体用螺栓固定在支架上，支架上端安放轴承体，轴承体靠泵端采用双列圆锥滚子轴承，驱动端采用单列圆柱滚子轴承能承受泵的较大轴向负荷。而且可以方便地更换皮带轮，以改变泵的转速，满足工况变化或泵磨损后性能的变化。支架上带有对开的安装板，安装板可以方便地架在钢架基础或混凝土基础上。泵应浸入渣浆内工作，泵体吸入口带有滤网，可防止大颗粒浸入泵内。



LPR型泵结构与LP型完全一样，区别仅仅是浸入渣浆的零部件均衬有耐腐蚀的橡胶，衬有橡胶的零件包括轴、泵体、叶轮、护板和滤网，浸入液下部分的链接螺栓均带有橡胶保护套，传动部分零件和LP型泵一样。



加长轴系列增加了导轴承部分，并配有冲洗水管，冲洗水压、水量、冲洗水管规格见下表。
