品牌:东钢焊材
3.2mm:1000mm
4.0mm:1000mm
2.7mm:1000mm
起订:5公斤
供应:15000公斤
发货:3天内
立即购买

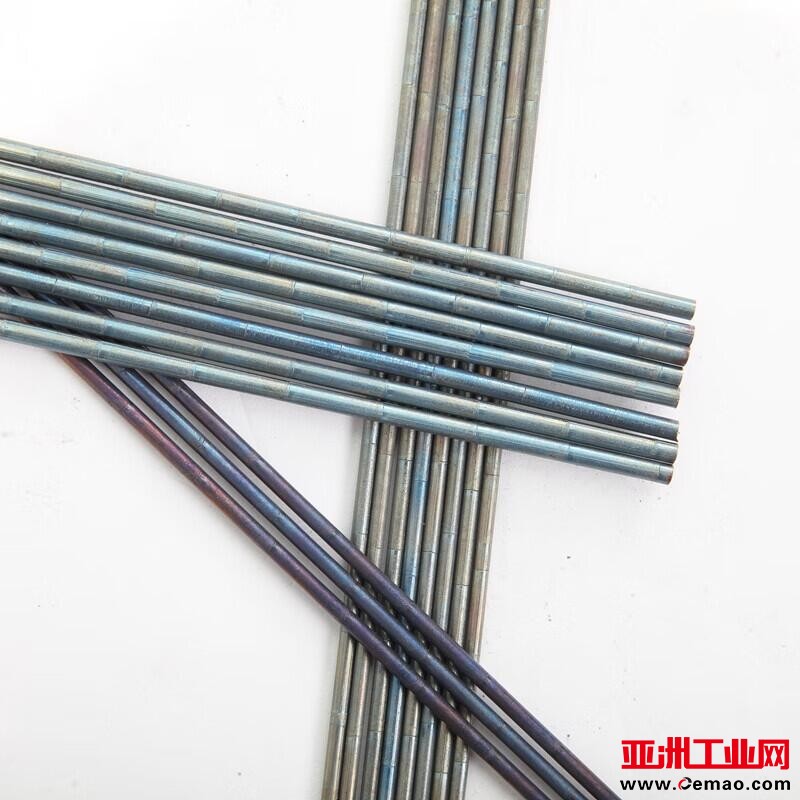

名称：Stellite 6(HS111)司太立钴基6号焊丝 相当AWSRCoCr-A
说明：铸造低碳钴铬钨（司太立）合金堆焊焊丝，是Co-Cr-W堆焊合金中C及W含量、韧性的一种。能承受冷热条件下的冲击，产生裂纹的倾向小，具有良好的耐蚀、耐热和耐磨性能，在650℃左右的高温也能保持这些特性。
用途：主要用于要求在高温工作时能保持良好的耐磨性及耐蚀性，如堆焊高温、高压阀门、热剪切刀刃、热锻模等冲击和冷热交错的地方。
熔敷金属化学成分/%
C0.9-1.4 Mn≤1.0 Si0.4-2.0 Cr26-32 W3.5-6.0 Fe≤2.0 Co余量
堆焊层硬度：HRC43许可证：XK06-009-00060厂家：肯纳司太立金属（上海）有限公司
注意事项：
1、焊条焊前须经150℃左右烘焙1小时。
2、宜采用小电流、短弧堆焊，以避免增加母材的熔深，降低堆焊合金的性能。
3、根据母材的种类和工件大小，可选择350-500℃的预热温度和350℃的层间温度进行堆焊。
4、根据工况条件一般选择600-750℃，保温1-2小时后随炉缓冷，或将工件置于干燥和预热的沙缸或草灰中缓冷。
