产品简介

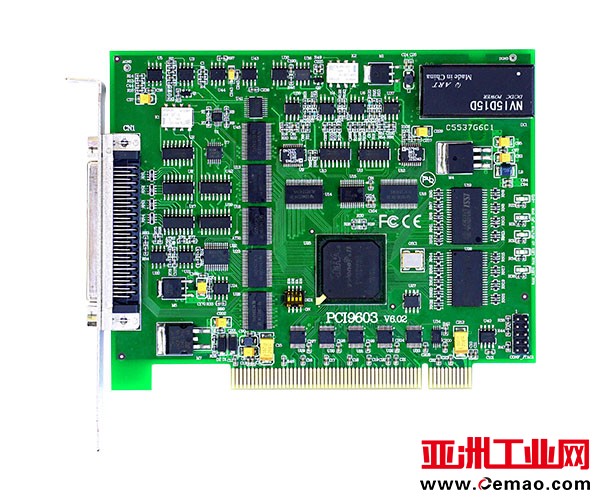

本卡是一种基于 PCI 总线的数据采集卡，500KS/s 12位 16路模拟量输入；带DA、DIO功能，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插槽 中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监 控系统。它的主要应用场合为： ◆ 电子产品质量检测 ◆ 信号采集 ◆ 过程控制 ◆ 伺服控制
指标参数
|
模拟量输入 |
通道数 |
单端16路/差分8路 |
|
精度 |
12位 |
|
|
采样频率 |
500KHz |
|
|
AD缓存 |
8K字（点）FIFO存储器 |
|
|
通道切换方式 |
首末通道顺序切换 |
|
|
AD量程 |
±10V，±5V（默认），±2.5V，0～10V |
|
|
触发模式 |
软件内部触发和硬件外部触发 |
|
|
触发源 |
ATR、DTR |
|
|
AD校准 |
软件自动校准 |
|
|
多卡同步 |
支持 |
|
|
程控增益 |
1、2、4、8倍（默认）或1、2、5、10倍 或1、10、100、1000倍 |
|
|
模拟输入阻抗 |
10MΩ |
|
|
模拟量输出 |
通道数 |
2路 |
|
精度 |
12位 |
|
|
量程 |
0～5V，0～10V，±5V（默认），±10V |
|
|
DA校准 |
软件校准 |
|
|
存储器深度 |
每路256K字（点）RAM存储器 |
|
|
触发方式 |
软件内触发、硬件外触发 |
|
|
触发源 |
ATR、DTR |
|
|
数字量 |
输入 |
8路 高电平的低电压：2V 低电平的高电压：0.8V |
|
输出 |
16路 高电平的低电压：3.8V 低电平的高电压：0.44V 上电输出：低电平 |
|
|
电气标准 |
DI：TTL兼容 DO：TTL兼容 |
产品配件
1. 68芯SCSI头：1个
2. 产品光盘：1张
3. 保修卡：1张
4. 合格证：1张
