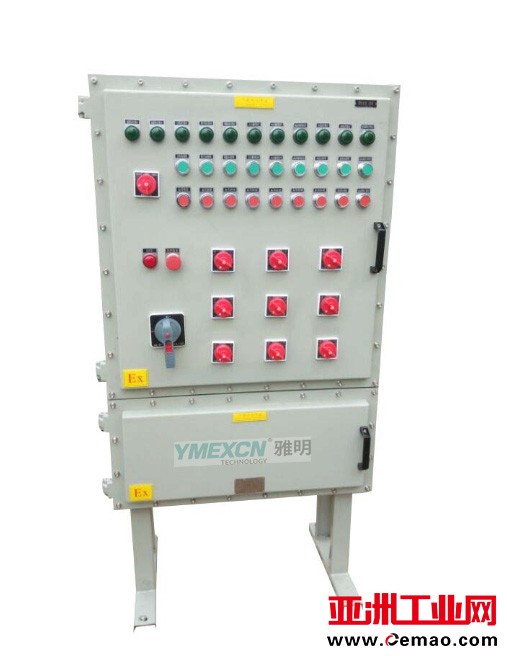

ExdIICT6/380VIP65不锈钢防爆配电箱结构与特点

本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第二部分：隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备 第三部分：增安型“e”》标准设计制造

A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、Ex防爆控制按钮、Ex防爆信号灯等。配电箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。

B、非标配电箱：外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有分合显示信号灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。其它材料及外形均可根据用户要求订制。

3、   ExdIICT6/380VIP65不锈钢防爆配电箱主要技术参数

主要技术参数：

1.执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2.防爆标志：ExdeⅡBT6、DIP A20 TA，T6 　3.额定电压：AC 220V/380V

4.主回路额定电流：20A～250A

5.支路数:2、4、6、8、10、12

6.支路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防护等级：IP54（ⅡB）、IP55（DIP）、IP65（配防雨罩）

8.防腐等级：WF1

9.入口规格：G1/2～G3"

10.适用电缆外径：Φ6～Φ55mm

11.进线口方向：下进下出、下进上出、上进上出或上进下出

使用方法

1、根据工作现场的实际照明需要,确定灯具的安装位置和方式,然后按灯具到220V电源接点的距离备好相应长度的三芯电缆线（如采用钢管布线则将三芯电缆线引入钢管至灯具安装处）。

2、先卸下接线腔上的固定螺钉,拔出接线盒的接线部分;从包装盒内取出密封圈和接头（带紧定螺钉）,依次套入电缆;然后将三芯电缆线的一端分别接入盒内的标识“L”、“N”和接地处,用压线卡压紧电缆后,并用紧固螺钉固定好,然后拧紧接头,压紧密封圈,并从侧面拧紧紧定螺钉。

3、将第2步的部件旋入钢管,从侧面装上紧定螺钉锁紧,再将灯体沿接线盒的导轨装入,然后拧紧面板上的螺钉。

4、后把三芯电缆线的另一端按防爆配电箱要求接通220V电源。

5、更换灯泡时,先切断电源,然后用内六角扳手卸下壳体上的紧定螺钉,用大螺丝刀或其它工具旋松灯盖6圈,再用手小心将灯盖缓慢卸下,旋下旧灯泡换上新灯泡。

订货须知：

◆订货时应注明配动箱的支路数，各支路相应的电流以及断路器的极数，若需带漏电保护功能请注明；

◆如需带总开关则请注明总开关的电流用极数，并注明进出线方向，进出线规格及对应的数量；

◆防爆照明（动力）配电箱，可根据用户要求进行特殊设计，用户需提供电气系统图；

◆运费可由双方商定。
