品牌:南京中德环保
主机:碳钢、不锈钢
安装配件:碳钢、不锈钢、
叶轮:碳钢、不锈钢、
起订:1台
供应:150台
发货:3天内
立即购买

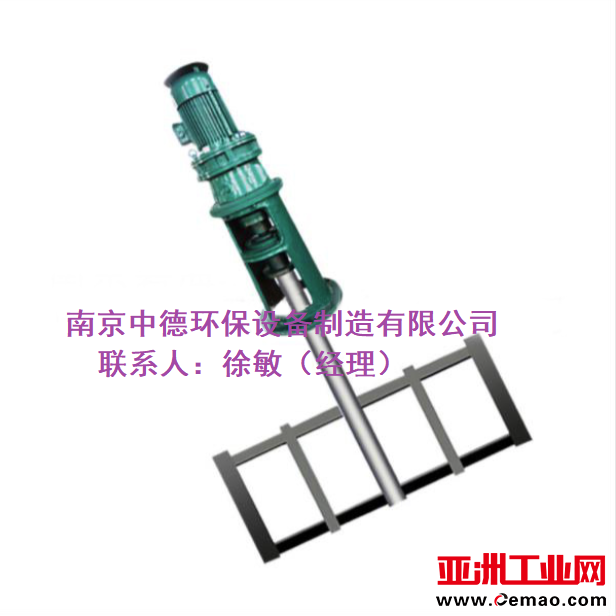

JBK框式搅拌机根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌机，对促进化学反应速度、提高生产效率能起到很大的作用。框式搅拌机一般使用于粥状物料的搅拌。
框式搅拌机可视为桨式搅拌机的变形，其结构比较坚固，搅动物料量大。如果这类搅拌机底部形状和反应釜下封头形状相似时，通常称为锚式搅拌机。框式搅拌机直径较大，一般取反应器内径的2/3~9/10，50~70r/min。使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95，转速通常为10～50r/min。框式搅拌机与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌机叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌机能产生良好的热传导。这类搅拌机常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。
锚式、JBK框式搅拌机属于同一类，统称锚框式搅拌机，为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌机的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。
框式搅拌机适用黏度
适用的高黏度为200～300Pa·s。
结构
锚框式搅拌机与 搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅 拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接，只有小型的采用铸造或焊接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用 加筋的钢板。
流动状态
不同高度上的水平环向流
型号参数 |
池子尺寸m | 搅拌机尺寸mm | 电动机动率KW | 转速r/min | |||||||
| A×B | H | D | h0 | h1 | Ⅰ | Ⅱ | Ⅲ | Ⅰ | Ⅱ | Ⅲ | |
| JBK-1700 | 2.2×2.2 | 3.4 | 1700 | 2600 | 400 | 0.75 | 0.37 | 0.37 | 8 | 5.2 | 3.9 |
| JBK-2875 | 3.25×3.25 | 4 | 2875 | 3500 | 350 | 5.2 | 3.9 | 3.2 | |||
| JBK-3000 | 3.5×3.5 | 3.55 | 3000 | 2200 | 550 | 0.37 | 0.25 | 0.18 | 3.9 | 2.5 | 1.8 |
| JBK-3580 | 4.3×4.3 | 4 | 3580 | 1200 | 1.1 | 0.75 | 0.55 | 1.5 | |||
| 4.7×4.7 | 3.4 | 1400 | 3.2 | 2.5 |
|||||||
采购咨询：徐敏（经理）18913960189
