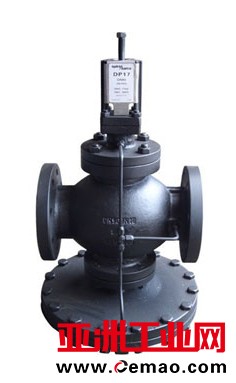

进口斯派莎克型蒸汽减压阀先导超大膜片法兰减压阀DN125150200
25P系列导阀型隔膜式减压阀，通过对同一主阀、不同型号异阀的多元化组合，可有效的控制蒸汽温度和/或压力。
25P系列减压阀的设计制造完全依据使用者的需求，其多元化的组合在工业界没有任何其他的减压阀可与之媲美。为了实现多目标控制设备的独立性和经济性，可在同一个主阀上组合多种控制，无论是温度控制、压力调节还是二者在一起，都能做到反应迅速、控制精确、安全可靠。
同时，25P系列减压阀的所有零件均能够分解检查或保养，而无需移动管路中的主阀体。正确的选型和安装保养，更能保证其长期无故障的工作。
工作原理
启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态。导阀有弹簧力作用打开，蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出，当导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜阀中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，平衡隔膜上部的弹簧压力，使导阀组建关闭节流，维持主隔膜中的压力，控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。
主要特征
导阀弹簧：三种颜色的弹簧，可提供从0.2-14bar g范围内不同压力的准确控制。
温度调节刻度盘：快速准确的设定所需温度。
温度感应器：在温控元件中有无需补偿的液体，感应瞬时温度的变化，提供准确的控制。
百分之百的测试：每一个25P系列的减压阀在出厂前都经蒸汽测试，以确保无故障的操作
25P蒸汽减压阀结构特点和用处：
DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
25P蒸汽减压阀性能指标：
灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。
注意：该系列产品的压力调节范围是0.2-1.7barg。
25P蒸汽减压阀主要技术参数：
公称压力
PN25
PMA最高允许压力
25bar g @ 120℃
TMA最高允许温度
232℃
TMI最低允许温度
-10℃
PMO工作压力*
17bar g
TMO工作温度
DP17232℃
DP17G120℃
TMIO最低工作温度
0℃
出口压力范围(barg)
0.2-1.7
最高冷态测试压力
38bar g
25P蒸汽减压阀主要零件材料：
DN
15
20
25
32
40
50
65
80
100
125
150
Cv
2.8
5.5
8.1
12.0
17.0
28.0
45.5
60.1
93.3
