b. 0-10mA.DC输入阻抗500Ω

(二)开关量触点控制。

*输出信号：(一)阀位反馈信号：4-20mA.DC负载阻抗≦750Ω

*基本误差：≦±1%

*死区       0.1～9.9%可调   默认设置为≤0.5%

*中途限位    开限位设置范围为   40%~100%

关限位设置范围为   0%~60%

*间隙：≤1mm

*禁止运行时间    0~99秒可调

*供电电源：   三相三线制，380V.AC±10%，50Hz±1%

*外壳防护等级：IP68

*防爆等级：  (一)遥控器本安型ibII BT4

(二)执行机构为隔爆型d II BT4

*输出触点容量：250V.AC 5A; 30V.DC, 5A

*使用环境条件：(一)环境温度：-25～+70℃(隔爆型：-20～+60℃)

(二)相对湿度：5%～98%;

(三)大气压力：86～106kPa;

(四)空气介质： 周围空气中无腐蚀性气体

*抗干扰指标：a、外磁场≤400A/m 50HZ

b、共模干扰250v, 50HZ

c、串模干扰 有效值为1v的交流信号

频率为50Hz，相位0~360°

d、静电放电：4kV

e、电快速瞬间脉冲群： 电源端1000v； 信号输入端；500V

f、射频干扰： 频率80～1000MHZ， 试验场强3V/m，距离1m

g、浪涌干扰1kV

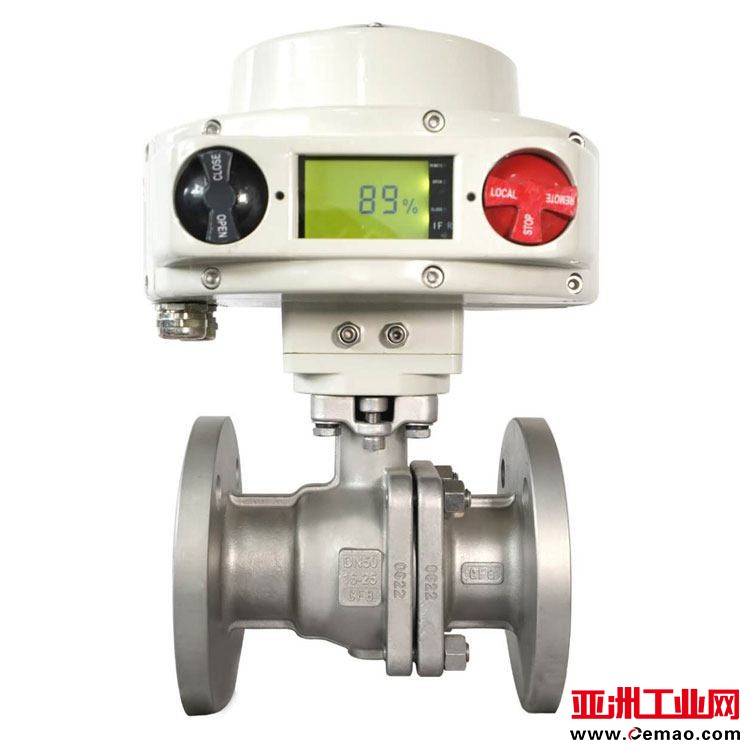

  IQ/MOW、IQ/MOW系列角行程 智能型电动执行机构是在IQ、IQM多转式智能型电动执行机构的基础上，配套二级蜗轮蜗杆减速器组合而成。

IQ/MOW、IQ/MOW系列角行程 智能型电动执行机构的智能控制器，接受标准模拟电流控制信号或开关量控制信号，同时与阀位传感器的位置信号相比较，将执行机构的输出轴定位于和输入信号相对的位置上，完成定位控制，又可以根据联锁控制、两线控制或事件信号定位于控制系统预先设置的位置，除非在运行过程中发生执行机构的输出轴转矩值大于额定转矩值或设定转矩值，否则执行机构的智能控制器将满足控制系统的要求，发生正确的指令，触发三相固态继电器，使电动机接通三相电源，驱动执行机构正常运行。1、智能型电动执行机构的主要特点：

＊ 采用大规模的数字集成芯片，功能强大，精度等级高。

＊ 机电一体化设计，体积小，重量轻。

＊ 采用专业的压力传感器测量输出轴的力矩值，因此提高了力矩测量值的准确度，误差率≤5%并可动态监视、显示过力矩、堵转可报警.

＊ 位移传感器采用霍尔传感器，并对脉冲信号数字量化处理，因此阀门定位精度的基本误差为1级精度。

＊ 执行机构的功能、参数设置、调试和现场电动操作都通过手持式红外线遥控器进行设定，毋需打开箱盖。

＊ 全中文及字符显示，菜单式操作，直观明了，易学、易懂、易操作。

2、智能型电动执行机构的功能：

＊ 行程限位保护功能

＊ 力矩限位保护功能

＊ 状态指示触点功能

　　1)中途限位    2)执行器正在打开    3)执行器正在关闭    4)执行器正在运行     5)就地停止

6)就地控制    7)远程控制    8)开阀联锁    9)关阀联锁    10)手轮操作中    11)开阀力矩跳断

12)关阀力矩跳断    13)行程中力矩跳断

　　 ＊ 阀门报警功能

　　1)过力矩报警功能a、关方向过力矩b、开方向过力矩

　　2)堵转报警功能a、关方向堵转b、开方向堵转

　　 ＊ 控制报警功能1)紧急事件(ESD)报警保护2)断信号保护

　　 ＊ 执行机构报警功能

1)电机过热保护         2)控制箱过热保护         3)电池电量低保护

4)内电源故障保护         5)电源缺相、掉相保护         6)内部系统故障保护

7)当前阀位信号掉失保护         8)就地接线故障报警

　　 ＊ 瞬时反向保护功能 ＊ 就地控制点动／自保持选择功能

　　 ＊ 触点方式选择功能 ＊ 外部联锁保护功能 ＊ 条件控制保护功能

　　 ＊ 两线控制保护功能 ＊ 力矩旁路保护功能 ＊ESD超越保护功能 ＊ 中断设置功

　　 ＊ 附加指示触点功能 ＊ 遥控器设定功能 ＊ 执行机构显示功能 ＊ 三相电源相序自动判别功能
