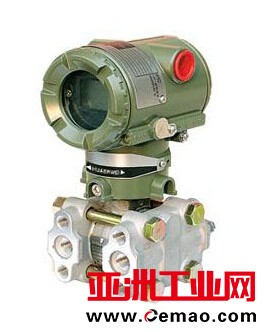

横河EJA 110A差压变送器
一、产品概述
EJA110A型高性能差压变送器适用于测量液体、气体或蒸汽的流量以及液位、密度和压力，然后将其转变成4~20mA DC的电流信号输出。EJA系列支持BRAIN、HART和FOUNDATION?现场总线或PROFIBUS PA通信协议。
二、特性
☆卓越的性能和稳定性
EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。
☆小型轻量设计
由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。
☆现场总线通信能力
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION?现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。
三、技术参数
EJA110A差压变送器
L膜盒
M膜盒
H膜盒
V膜盒
测量范围
-10~10kPa
-100~100kPa
-500~500kPa
-0.5~14MPa
(-40~40inH2O)
(-400~400inH2O)
(-2000~2000inH2O)
(-70~2000psi)
测量量程
0.5~10kPa
1~100kPa
5~500kPa
0.14~14MPa
(2~40inH2O)
(4~400inH2O)
(20~2000inH2O)
(20~2000psi)
精度
±0.075%
±0.065%
±0.065%
防护等级
IP67，NEMA 4X，和JIS C0920防浸型
防爆规格
FM，CENELEC ATEX，CSA，IECEx
输出信号
4~20mA DC，FOUNDATION?现场总线或PROFIBUS PA两线制数字通信
电源
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度
-40~85℃(-40~185℉) (普通型)
-30~80℃(-22~176℉) (内藏指示器)
过程温度
-40~120℃(-40~248℉) (普通型)
工作压力
16MPa(2300psi)
L膜盒(特殊材料)3.5MPa(500psi)
安装
2-inch管安装
接液部件
材质
膜盒
SUS316L(膜片:哈氏合金C-276)，
哈氏合金C-276，钽材，蒙乃尔
容室法兰
SUS316，哈氏合金C-276，蒙乃尔
外壳
铝合金或SUS316不锈钢(可选)
四、横河EJA110产品选型表
输出信号
-D
4-20mA DC/BRAIN协议数字通讯
-E
4-20mA DC/HART协议数字通讯
-F
FF现场总线通讯
测量范围（膜盒）
L
0.5-10KPa
M
1-100KPa
H
5-500KPa
V
0.14-14MPa
接液件材质
S
JIS SCS14A JIS SUS316L JIS SUS316
H
JIS SCS14A哈氏合金C-276 JIS SUS316
M
JIS SCS14A蒙乃尔JIS SUS316
T
JIS SCS14A钽JIS SUS316
A
哈氏合金C-276哈氏合金C-276哈氏合金C-276
D
哈氏合金C-276钽哈氏合金C-276
B
蒙乃尔蒙乃尔蒙乃尔
过程接口
0
无过程接头（Rc1/4内螺纹在容室法兰上）
1
Rc1/4内螺纹过程接头
2
Rc1/2内螺纹过程接头
3
1/4NPT内螺纹过程接头
4
1/2NPT内螺纹过程接头
5
无过程接头（1/4NPT内螺纹在容室法兰上）
螺栓和螺母材质
A
JIS SCM435 3.5MPa
B
JIS SUS630 14MPa
C
JIS SUH660 3.5MPa
安装方式
-2
垂直配管连接，右边高压，上部安装过程接头
-3
垂直配管连接，右边高压，下部安装过程接头
-6
垂直配管连接，左边高压，上部安装过程接头
-7
垂直配管连接，左边高压，下部安装过程接头
-8
水平配管连接，右边高压
-9
水平配管连接，左边高压
电气接口
0
G1/2内螺纹，一个电气接口
2
1/2NPT内螺纹，二个电气接口，无盲塞
3
Pg13.5内螺纹，二个电气接口，无盲塞
4
M20内螺纹，二个电气接口，无盲塞
5
G1/2内螺纹，二个电气接口，一个盲塞
7
1/2NPT内螺纹，二个电气接口，一个盲塞
8
Pg13.5内螺纹，二个电气接口，一个盲塞
9
M20内螺纹，二个电气接口，一个盲塞
内藏显示表
D
数字显示表
E
数字显示表带测量范围设置钮
N
无
安装托架
A
JIS SECC 2"管安装（平托形）
B
JIS SSUS304 2"管安装（平托形）
C
JIS SECC 2"管安装（L形）
D
JIS SSUS304 2"管安装（L形）
N
无
