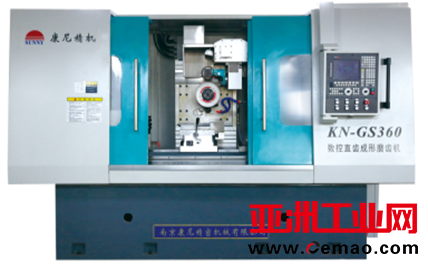

KN-GS360直齿成形磨齿机
2021-11-02 12:45
价格:未填
机床外形尺寸:3380×1390×2090
机床总重:6500Kg
齿轮加工精度:(GB/T 10095.1-2001) 4级精度
发货:7天内
发送询价
 型号:KN-GS360
品牌:南京康尼
KN-GS360直齿成形磨齿机是一种适用于高精度摆线轮、直齿轮批量磨削加工的精度数控机床。还可磨削各种截形的等分板、塞规、滚压轮、花键轴、拉刀等。广泛应用于RV减速器、直齿轮加工等行业的齿形磨削。
砂轮修整采用随动的三轴联动法向修整方式,缩短了砂轮修整辅助时间,提高了工作效率,同时可修整任意齿形,大幅提升了金刚滚轮的使用寿命。
机床共设有五个交流伺服轴及交流变频调速电主轴。采用高刚性床身设计并配有大功率砂轮电主轴。可使用水溶性切削液冷却,提升机床使用的安全性,节约使用成本。
技术参数:
1. 工件外径:                   ≥360mm
工件最小根径:                    20mm
2. 分齿数:                           任意
3. 模数:                          1~10mm/16mm
4. 齿宽:                         500mm
5. 头、尾架顶尖距:               750mm
6. 工件纵向移动轴行程:           700mm
7. 砂轮立柱进刀轴行程:               300mm
8. 工件纵向移动轴移动速度:       12m/min
9. 砂轮立柱进刀轴移动速度:       1.2m/min
10. 砂轮直径:   Ø150~250mm     Ø50~Ø150mm
砂轮厚度:                       ≤68mm
砂轮中心孔:                     Ø20/ Ø75mm
11. 砂轮工作转速范围:                 2500~6000rpm
12. 砂轮修整器沿砂轮轴向移动量:   90mm
13. 主轴锥孔:                         莫氏5号
14. 电主轴功率:                   6KW/15KW
15. 机床外形尺寸:                     3380×1390×2090
16. 机床总重:                         6500Kg
17. 齿轮加工精度:            (GB/T 10095.1-2001) 4级精度
