工件外径:Ø 400mm
砂轮工作转速范围:2500～8000rpm
齿轮最高加工精度:4级
发货:7天内
发送询价

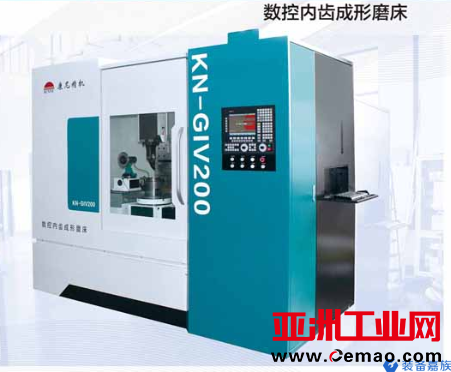

N-GIV200数控内齿成形磨床是一种适用于高精度内齿圈、RV减速器针齿壳等零件批量磨削的精密加工机床。
机床采用整体高刚性床身设计，共设有五个交流伺服轴和两个调速主轴。砂轮主轴以一台高速伺服主轴电机驱动通过皮带传动。
砂轮修整功能采用三轴联动法向修整方式，使得金刚滚轮的磨损对齿形的影响极小，同时提高了滚轮利用率。可修整的齿形除了渐开线、圆弧和三角等几种主要形状，还可以通过图形编程完成各种复杂内齿形的磨削。此外机床还具有自动对齿、齿形齿向修形等功能。
技术参数：
1. 工件外径： Ø 400mm
工件最小根径： Ø60mm
2. 分齿数： 任意
3. 模数： 1～8mm
4. 齿宽： 150mm
5. 工件径向进刀轴（x轴）： 500mm
6. 砂轮轴向移动轴行程（z轴）： 430mm
7. 砂轮修整器滑台行程：60mm
8. 砂轮轴向移动轴移动速度：7.5m/min
9. 工件径向进刀轴移动速度： 12m/min
10. 砂轮直径：Ø52~ Ø180
砂轮厚度： ≤25mm
砂轮转速：3000~24000rpm
11. 砂轮工作转速范围： 2500～8000rpm
12.伺服主轴电机功率2.2KW
13. 机床外形尺寸（长x宽x高）： 2800x1500x2500
14. 机床毛重： 3000Kg
15.齿轮最高加工精度：4级
