产地:唐山
起订:1台
供应:30台
发货:30天内

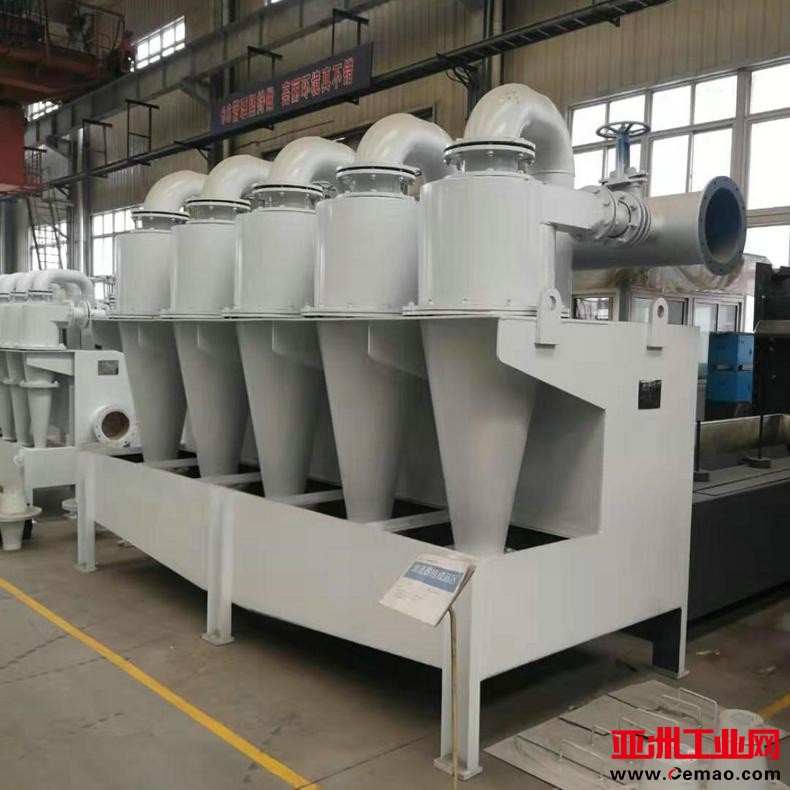

NNX系列/NTX系列耐磨分级浓缩旋流器（组）广泛应用于选煤厂粗煤泥的回收和浮选前矿浆的预浓缩。是矿浆分级浓缩的理想设备。用于各类选煤厂可提高矿浆的浓度.提高精矿的回收率。
★技术特点：
1.根据物料分级的粒度和浓度要求更换直径不同的底流口和溢流管，达到较好的分级效果。
2.旋流器内表面镶有刚玉耐磨衬里（N），（也可以根据客户要求采用耐磨铸铁或球墨铸铁等材料）（T），提高了设备的耐磨性能和使用寿命。
3.改进型分级浓缩旋流器按较好的工艺参数设计.能达到较好的分级浓缩效果。分级浓缩旋流器组将多个同规格的分级浓缩旋流器组合，通过中心 分配器将物料分配到每个旋流器中，使每个旋流器能在相同的压力下运转。
NN（T）X系列单台分级浓缩旋流器主要技术参数
|
技术特征 型号 |
150 |
200 |
250 |
300 |
350 |
500 |
600 |
|
内径（mm） |
150 |
200 |
250 |
300 |
350 |
500 |
600 |
|
锥角（° ） |
15 |
20 |
20 |
20 |
20 |
20 |
20 |
|
入料粒度（mm） |
<3 |
<3 |
<3 |
<3 |
<3 |
<3 |
<3 |
|
分级粒度（mm） |
0.01 |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
0.2 |
|
处理能力（m³/h） |
10-30 |
25-35 |
30-60 |
50-80 |
70-120 |
100-180 |
160-250 |
|
入料压力（Mpa） |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0. 1-0.2 |
0.1-0.2 |
NN（T）X系列分级浓缩旋流器组主要技术参数
|
技术特征 型号 |
150X6 |
150X8 |
200X4 |
200X6 |
200X8 |
250X4 |
250X6 |
|
旋流器内径（mm） |
150 |
150 |
200 |
200 |
200 |
250 |
250 |
|
台数/每组（台） |
6 |
8 |
4 |
6 |
8 |
4 |
6 |
|
入料浓度 (kg/m3) |
80 |
80 |
100 |
100 |
100 |
110 |
110 |
|
入料粒度 (mm) |
3-0 |
3-0 |
3-0 |
3-0 |
3-0 |
3-0 |
3-0 |
|
入料压力 (Mpa) |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
|
处理能力 (m³/h) |
80-160 |
120-200 |
120-200 |
200-280 |
160-320 |
120-240 |
180-360 |
|
分级粒度 (mm) |
0.08 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
底流浓度 (kg/m³) |
300-400 |
300-400 |
250-350 |
250-350 |
250-350 |
250-350 |
250-350 |
|
溢流浓度 (kg/m³) |
15-20 |
15-20 |
20-30 |
20-30 |
20-30 |
20-30 |
20-30 |
|
型号 技术特征 |
250X8 |
300X4 |
300X6 |
300X8 |
350X6 |
350X8 |
350x12 |
|
旋流器内径（mm） |
250 |
300 |
300 |
300 |
350 |
350 |
350 |
|
台数/毎组（台） |
8 |
4 |
6 |
8 |
6 |
8 |
12 |
|
入料浓度 (kg/m³) |
110 |
110 |
110 |
110 |
120 |
120 |
120 |
|
入料粒度 (mm) |
3-0 |
3-0 |
3-0 |
3-0 |
3-0 |
3-0 |
3-0 |
|
入料压力 (Mpa) |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
0.1-0.2 |
|
处理能力 (m³/h) |
240-480 |
20()-320 |
300-480 |
400-640 |
360-720 |
480-960 |
720-1440 |
|
分级粒度 (mm) |
0. 1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
底流浓度 (kg/m³) |
250-350 |
250-350 |
250-350 |
250-350 |
250-350 |
250-350 |
250-350 |
|
溢流浓度 (kg/m³) |
20-30 |
20-30 |
20-30 |
20-30 |
20-30 |
20-30 |
20-30 |
