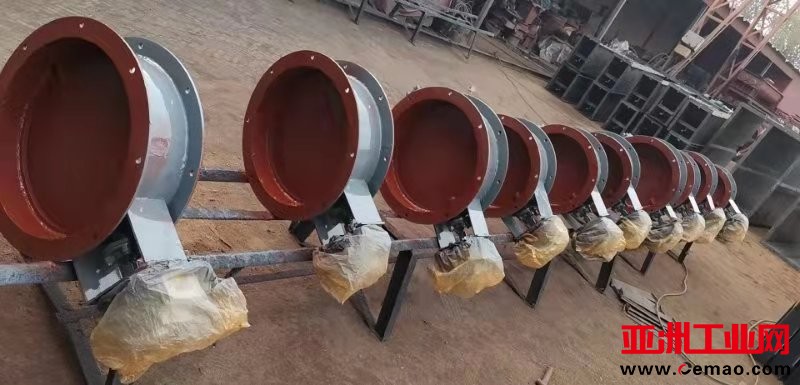

电动通风蝶阀又称电动风量调节蝶阀，由角行程电动执行机构和蝶阀组成，采用中线式碟板与短结构钢板焊接的新型结构形式设计制造，适用于两位切断的场合，阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，主要于工业、冶金、烟气除尘、环保等管道作为气体介质调节流量或切断。不适应耐高温、高压及耐腐蚀、抗磨损等行业。?



电动通风蝶阀性能特点：

?

1.结构简单、口径大、重量轻、操作方便。

2.驱动力矩小，启闭灵活，操作方便。

3.可多工位安装，不会受到介质的影响。

4.阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。

5.蝶板与阀体的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。

一、电动蝶阀?产品概述?

采用一体化结构，接入220VAC电源就可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能好，体积小，轻便宜人，性能良好，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀主要应用于食品，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。?

??

二、电动蝶阀?主要设计标准?

设计标准 GB/T2238-1989?

法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78?

结构长度 GB/T12221-1989?

压力试验 GB/T13927-2000；JB/T9092-1999?

三、技术参数?

电源电压 AC220/380V，50/60Hz?

输出力矩 50N·M～2000N·M?

动作范围 0～90° 0～360°?

动作时间 15秒/30秒/60秒?

保护装置 过热保护?

环境温度 -30°～60°?

手动操作 同附带手柄操作?

限位 电气、机械二重限位?

防护等级 相当于IP-65?

防爆等级 ExdII BT4；特殊要求可定制ExdII BT6?

位置测量 可选装开关或电位计?

驱动电机 8W/E?

进线接口 PE1/2〞进线线锁?

执行器特点：

1.功能良好:智能型、调节型、开关式。

2.体积小巧：体积相当于同类产品的35%左右。

3.使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察方便；免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控：内置模块采用良好的计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确的定位。?

四、电动软密封蝶阀 主要零件材料?

零件名称 材料?

阀体 球墨铸钢、铸钢、合金钢、不锈钢?

蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料?

密封圈 各种橡胶、聚四氟?

阀杆 2Cr13、不锈钢?

填料 O型圈、柔性石
