品牌:扬州康德
起订:1只
供应:10000只
发货:3天内
KANT系列数显电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它可以高精度的测量所有的常用电力参数；采用可视度高的LED或LCD来显示仪表测量参数信息。仪表面板带有编程按键，用户可以现场方便地实现显示切换、参数设置、使用灵活方便。可以直接代替常规电力变送器等辅助单元，作为一种先进的智能化数字化电网前端采集元件，广泛应用于各种控制系统、变电自动化系统、配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。
2、技术参数
|
项目 |
参数 |
||
|
信号输入 |
接线 |
三相四线N3.4/三相三线N3.3 |
|
|
电压 |
量程 |
400V/100V |
|
|
过载 |
持续：1.2倍 瞬时：2倍 |
||
|
功耗 |
＜1VA(每相) |
||
|
阻抗 |
＞500K |
||
|
精度 |
RMS测量，精度等级0.5级 |
||
|
电流 |
量程 |
5A/1A |
|
|
过载 |
持续：1.2倍 瞬时：2倍 |
||
|
功耗 |
＜0.4VA（每相） |
||
|
阻抗 |
＜20mΩ |
||
|
精度 |
RMS测量，精度等级0.5级 |
||
|
频率 |
45-65Hz，精度0.1Hz |
||
|
功率 |
有功、无功，视在功率，精度0.5级 |
||
|
电能 |
正反向有功电能，精度1.0级； 正反向无功电能，精度2.0级 |
||
|
电源 |
范围 |
AC220V±10% |
|
|
功耗 |
＜5VA |
||
|
显示 |
LED数码屏或LCD液晶屏 |
||
|
通讯 |
RS485通讯接口，MODBUS-RTU协议（多功能有） |
||
|
使用环境 |
工作温度：-10-55℃，储存温度:-20-75℃ |
||
|
安全 |
绝缘电阻：输入、输出、电源，对机壳＞5MΩ |
||
|
耐压：输入/电源＞2KV,输入/输出＞2KV，输出/电源＞2KV |
|||
3、安装与接线

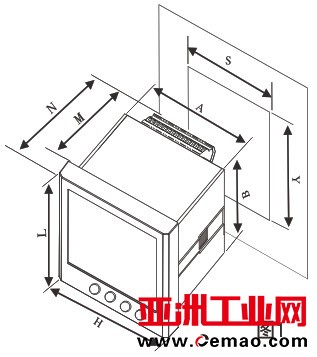

3.1仪表尺寸
|
型号 |
外形尺寸mm（LxH） |
壳体尺寸mm（AxB） |
开孔尺寸mm (SxY) |
总长mm (N) |
深度mm (M) |
|
KANT96-E4(Y) |
96x96 |
90x90 |
91x91 |
74 |
63 |
|
KANT80-E4(Y) |
80x80 |
75x75 |
76x76 |
74 |
63 |
|
KANT72-E4(Y) |
72x72 |
67x67 |
68x68 |
74 |
63 |

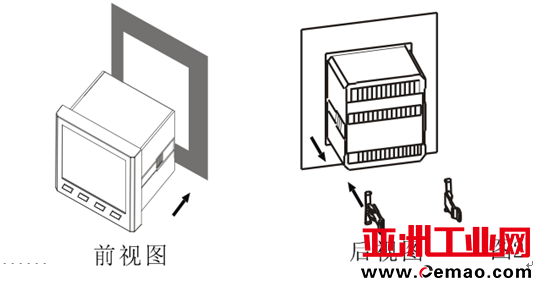

3.2安装方法：
