价格:
￥2000.00/台
品牌:玉林
电压:380V
转矩:400N.M
转速:1r/min
起订:1台
供应:1000台
发货:3天内
立即购买

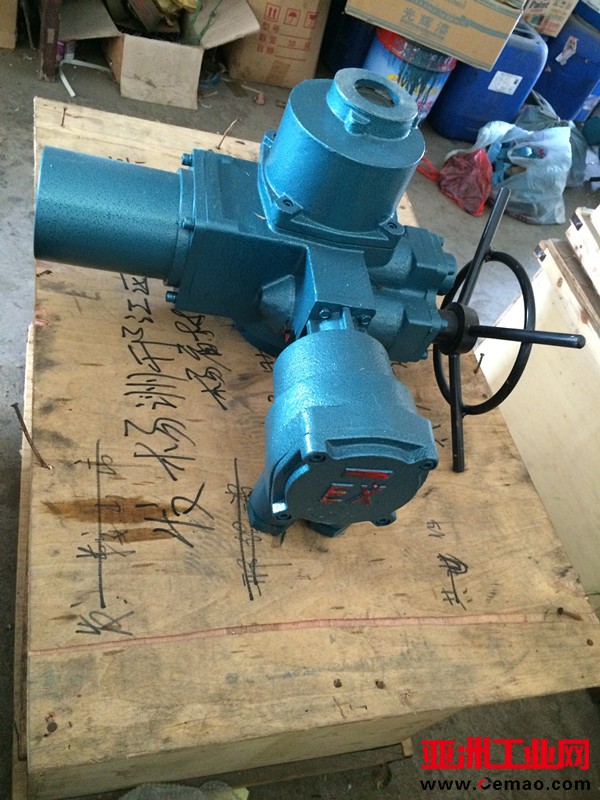

玉林特供Q40-1B QB60防爆电动装置
Q系列电装适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
型号表示方法
Q 10-1W A表示带现场按钮；F表示带4-20mA信号输出
Z：表示整体型；T：表示整体调节型
防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位N.M
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
部分回转防爆型Q-B型电动装置型号：
QB10，Q10-1B，QB20 ，Q20-1B ，QB30，Q30-1B，QB40，Q40-1B，QB60，Q60-1B， QB90 ，Q90-1B，QB120， Q120-1B，QB200，Q200-1B，Q10-0.5B ，Q20-0.5B，Q30-0.5B，Q4-0.5B，Q60-0.5B，Q90-0.5B Q120-0.5B Q200-0.5B ,Q300-0.5B,Q400-0.5B
电源：常规，三相380V（50Hz）；特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃（特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级：IP55（特殊订货IP65、IP67）。
工作制：短时10分钟（特殊订货30分钟）。
|
主要性能参数
|
基座号
|
型号
|
输出转矩（N·m）
|
最大阀杆直径（mm）
|
手动速比
|
输出转速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
电机功率（KW）
|
|
Q1
|
Q10
|
100
|
28
|
88
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
Q20
|
200
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
Q30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
Q1
|
Q40
|
400
|
28
|
88
|
0.09
|
0.18
|
|
|
|
|
|
Q2
|
Q60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
Q90
|
900
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
Q120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
Q3
|
Q200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
Q250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
Q300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
Q400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
Q500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
|
|
注：粗线框内为常规供货
|
|
外形尺寸及外形
|
|
|
型号
|
B1
|
B2
|
H1
|
H2
|
L
|
L1
|
ΦD
|
|
Q1
|
207
|
100
|
227
|
389
|
477
|
260
|
200
|
|
QB1
|
311
|
100
|
262
|
444
|
527
|
310
|
200
|
|
Q2
|
252
|
145
|
293
|
455
|
550
|
323
|
375
|
|
QB2
|
356
|
145
|
336
|
510
|
584
|
363
|
375
|
|
Q3
|
282
|
180
|
311
|
459
|
662
|
390
|
510
|
|
QB3
|
386
|
180
|
346
|
495
|
662
|
390
|
510
|
注： QB为隔爆型
H1为户外型、隔爆型
H2为整体型、整体调节型
|
|
