品牌:玉林
电压:220V
转矩:100N.M
输出信号:4-20mA
起订:1台
供应:1000台
发货:3天内
立即购买

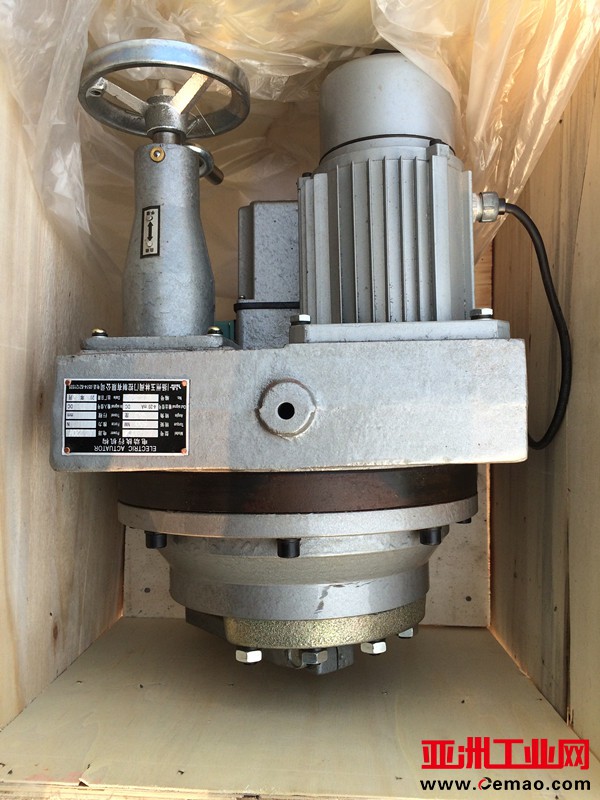

开关箱角行程电装DKJ-210 一、用途
DKJ型角行程电动执行机构是DDZ型电动单元组合仪表中的执行单元，它接受调节单元（或计算机）信号，自动地操纵执行机构完成调节任务，广泛地用于电站、化工、石油、冶金、建材、供热、轻工、水处理等行业。它可以输出转矩和90度转角。
DKJ型电动执行机构，配上各种电动操作器，可完成调节系统的“手动←→自动”的无扰动切换，及时对被调节对象的远方手动操作。
我公司生产的执行机构位置发送器均采用的传感元件，参考国外公司的电路,集电源变压器，整流、稳压、功放、恒流于一体，制成模块（M）使执行机构的可靠性、稳定性更高，从而使系统更加安全可靠。
二、主要技术性能
1、输入信号：开关量信号
2、输入通道：三个
3、输入电阻：Ⅱ型200Ω；Ⅲ型250Ω
4、输出信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC
4、输出力矩：见上表
5、输出轴每转时间100±20秒
6、输出轴有效转角90º
7、死区：Ⅱ型≤150µA；Ⅲ型≤240µA
8、阻尼特输出轴振荡次数不超过“三个半”周期
9、基本误差：±2.5%
10、回差：1.5%
11、电源电压：220V(+22V,-33V) 50Hz
12、使用环境温度：放大器：0～+50℃；执行器：-25～+55℃
13、使用环境相对湿度：放大器：10%～70%，执行器：≤95%
型号与规格|
型号 |
出轴转距 Nm |
额定转角 |
全行程时间 S |
额定电流 A |
质量 Kg |
|
DKJ-210 |
100 |
90° |
100±20% |
0.5 |
31 |
|
DKJ-310 |
250 |
90° |
100±20% |
0.65 |
48 |
|
DKJ-410 |
600 |
90° |
100±20% |
1.5 |
85 |
|
DKJ-510 |
1600 |
90° |
100±20% |
2.5 |
125 |
|
DKJ-610 |
4000 |
90° |
100±20% |
4.5 |
130 |
|
DKJ-710 |
6000 |
90° |
100±20% |
8 |
145 |
