电压:380V
转矩:200N.M
转速:24r/min
起订:1台
供应:1000台
发货:3天内

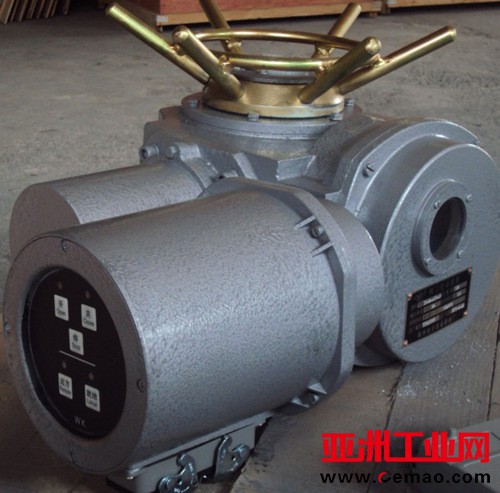

多回转阀门电动装置，简称为DZW型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
工作环境和主要技术参数
1.电源：电机为三相交流，380V（特殊订货660V或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.工作环境：
2.1环境温度：-20~+60℃（特殊订货-40~+80℃）。
2.2相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP55（特殊订货IP67）。
3工作制：短时10分钟（特殊订货30分钟）。
DZW+WK2系列多回转电动执行机构参数表
|
型号 |
公称转矩 |
最大控制转矩 |
最小控制转矩 |
输出轴转圈数 |
允许通过阀杆直径 |
手动 |
输出转速 |
电机功率 |
重量 |
|
DZW5 +WK2 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
28 |
|
DZW10+WK2 |
100 |
150 |
≤50 |
160 |
24、36 |
0.25 |
61 |
||
|
DZW15+WK2 |
150 |
225 |
≤75 |
0.37 |
63 |
||||
|
DZW20+WK2 |
200 |
300 |
≤100 |
40 |
0.55 |
63 |
|||
|
28 |
|||||||||
|
DZW30+WK2 |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
65 |
||
|
28 |
|||||||||
|
DZW45+WK2 |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
110 |
|
|
36 |
1.5 |
||||||||
|
DZBW60+WK2 |
600 |
900 |
≤300 |
24 |
1.5 |
112 |
|||
|
36 |
2.2 |
||||||||
|
DZW90+WK2 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
139 |
||
|
48 |
36 |
3.0 |
|||||||
|
DZW120+WK2 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
142 |
||
|
48 |
|||||||||
|
DZW180+WK2 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
261 |
|
36 |
5.5 |
||||||||
|
DZW250+WK2 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
264 |
|||
|
DZW350+WK2 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
430 |
|
|
DZW500+WK2 |
5000 |
6000 |
≤2500 |
10 |
440 |
||||
|
DZW800+WK2 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
800 |
|
DZW1000+WK2 |
10000 |
12000 |
≤5000 |
100 |
15 |
820 |
