产品用途

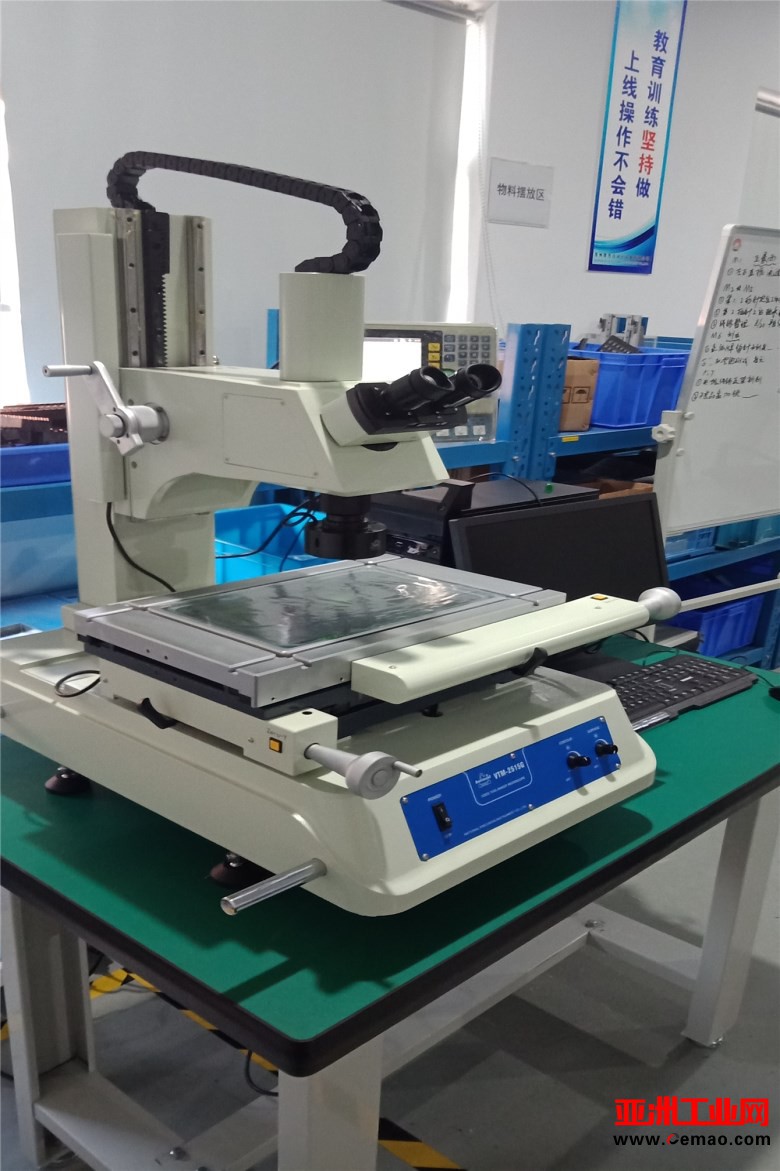

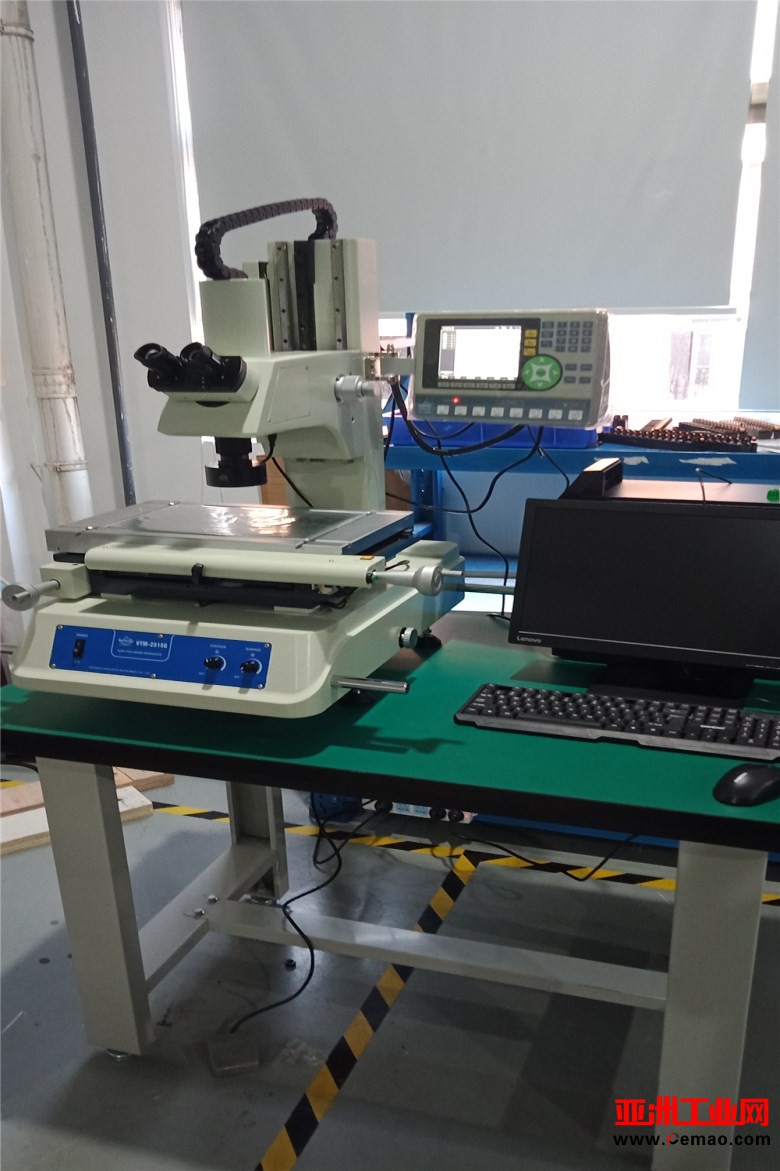

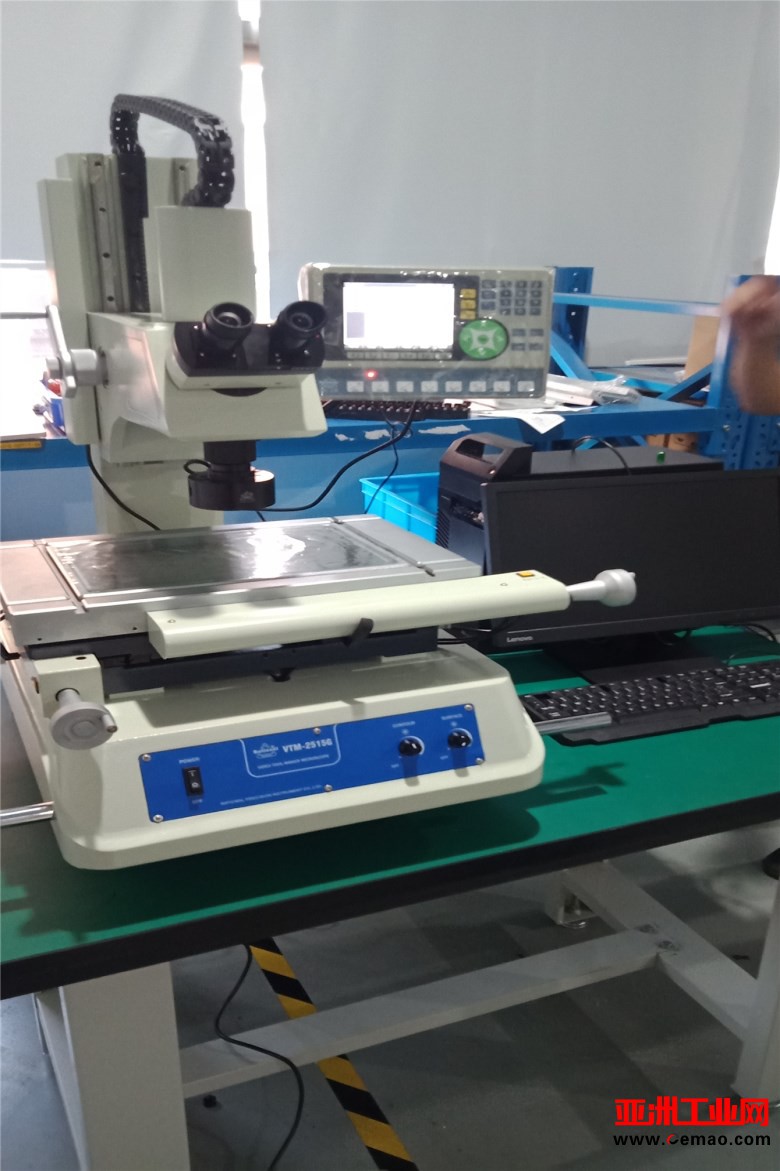

VTM-2515G影像工具显微镜是一种集光、机、电、软件于一体的高精度、高效率显微测量仪器。影像工具显微镜被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及生产车间不可缺少的计量检测设备之一。

产品特点

VTM-2515G影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。可采用Windows图形窗口的专用测量软件QIM1008/QIM3008进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。

技术规格参数

仪器型号

VTM-2515G

工作台

金属台面尺寸(mm)

450*280

玻璃台尺寸(mm)

306*196

X、Y运动行程(mm)

250*150

Z向行程(mm)

200

X、Y、Z向分辨力(μm)

0.5

X、Y、Z坐标示值误差(μm)

2.5+L/100(L为被测长度,单位：mm)

外形尺寸(mm)

长*宽*高                        800*675*920

仪器重量(kg)

单位                                       135

目视系统

物镜放大倍数
目镜放大倍数
总放大倍数
物镜放大倍率误差

1X、3X(标配)、5X、10X
10X(单、双目同)(选)
10X---100X
包括畸变在内的放大倍率误差：0.08%

影像系统

G型影像系统

1/3"CCD摄像机       QIM1008软件

透射照明光源

24V/20W卤素钨灯

反射照明光源

12V LED环形灯及带激光指示器反射照明
