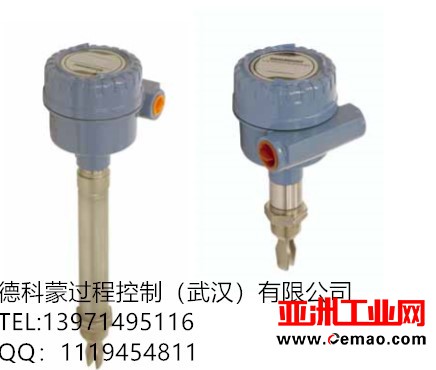

增强型振动音叉液位开关罗斯蒙特 2130 型典型型号 : 2130LA2ES9NNBA00001NAQ8
测量原理
罗斯蒙特 2130 型利用音叉原理设计。压电 - 电子晶体使音叉以其自然 频率摆动。该频率的变化将受到持续监测。振动音叉传感器的频率随其 所浸入的媒质而变化。液体密度越大，频率越低。
当该产品用于低液位警报时，储罐或管道中的液体将下降并经过音叉， 从而导致自然频率出现变化，电子部件将检测到这一变化并切换输出状 态。
当 2130 用于高液位报警时，储罐或管道中的液体将上升并接触音叉， 从而导致切换输出状态。
关键特性和优点
几乎不受紊流、泡沫、振动、固体含量、涂层产品和液体特性的影响
中等温度 2130 型针对 –40 至 180°C (–40 至 356°F) 工作温度范围而 设计
极端温度 2130 型针对 –70 至 260°C (–94 至 500°F) 工作温度范围而 设计。它带有不锈钢热管，使电子装置远离工艺流体
具有电子装置自检和状况监测功能。'Heartbeat' LED 可提供 2130 型 的状态和工况信息
可调切换延迟功能能够防止紊流或飞溅应用中的误切换
在水平安装时， “ 快滴 ” 型音叉设计可提高响应速度，特别是对于粘性 液体
湿 - 干切换时间短，实现高度响应切换
音叉形状针对手工抛光进行优化，以满足卫生要求
无活动部件或缝隙，几乎无需维护
安全认证 标准 标准 QS(11) FMEDA 数据先用证书 ★ QT(12) 经过 IEC61508 安全认证 ★ 特殊程序 标准 标准 P1(13) 通过静压试验，附带证书 ★ 低液体密度范围 标准 标准 LD 低密度液体 - 低密度是 500 kg/m3 (31.2 lb/ft3)
典型型号 : 2130LA2ES9NNBA00001NAQ8
罗斯蒙特 2130 型 2012 年 11 月
www.rosemount.com.cn
规格
常规
产品 ? 罗斯蒙特 2130 增强型振动音叉式液位开关
测量原理 ? 振动音叉
应用 ? 包括涂覆液、气液和浆料在内的大多数液体
机械
外壳 /外罩
工艺连接件 ? 螺纹式、卫生级和法兰式工艺连接件。 完整清单请参阅第 4 页上的表 1。
加长长度 ? 大加长长度为 4000 毫米 (157.5 英寸 )，但 ECTFE/PFA 共聚材料 涂层和手工剖光工艺连接件选项除外，这两个选项中的大长度分 别为 1500 毫米 (59.1 英寸) 和 1000 毫米 (39.4 英寸 )
工艺连接件材料 ? 316/316L 不锈钢 (1.4401/1.4404 双认证 ) ? 合金 C (UNS N10002) 和合金 C-276 (UNS N10276) – 可用于法兰式及 BSPT 和 NPT 螺纹式工艺连接件 (3/4 英寸和 1 英 寸 BSPT (R)、以及3/4 英寸和 1 英寸 NPT) ? ECTFE/PFA 共聚材料涂层 316/316L 不锈钢 (1.4401/1.4404 双认 证 ) – 仅可用于法兰式 2130 型 ? 对于卫生级连接件，有手工剖光到优于 0.4μm 选项。 ? 3/4英寸和 1 英寸 BSPP (G) 的垫圈材料为非石棉 BS7531 X 级碳纤 维加胶带
尺寸图 ? 参见第 13 页上的 " 尺寸图 "
性能
滞后 （水） ? 2.5 毫米 (0.1 英寸 )
开关点 （水） ? 从音叉尖部 （若竖直安装）或音叉边缘 （若水平安装）算起 13 毫米 (0.5 英寸 ) - 此值随液体密度不同而不同
功能
最高工作压力 ? 终额定值取决于选定的工艺连接件 ? 螺纹式连接件：工作压力参见图 1。注：夹套 02120-2000-0001 和 02120-2000-0002 (第7页) 使高压力限制为 1.3 bar g (18.85 psig) ? 卫生级连接件：30 bar g (435 psig) ? 法兰式连接件： 参见图 1 或表 5 ( 以其中的低压力为准
