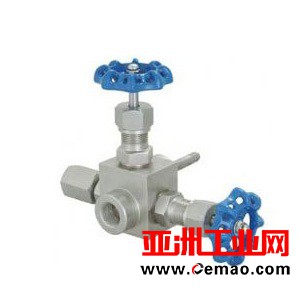

GMJ14F/H高密封取样阀
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
|
序号
|
零件名称
|
材质
|
|
1
|
取样管
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
阀体
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
阀盖垫片
|
紫铜(Red copper) PTFE RTFE
|
|
4
|
阀盖
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料垫
|
PTFE 柔性石墨、金属盘根
|
|
6
|
填料
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料压盖
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
阀杆
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
手轮
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
带帽螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
主要外形尺寸
|
型号
|
公称通径
DN
|
M1
|
M2
|
ø
|
L
|
L1
|
H
|
D0
|
|
GMJ14F/H-1
|
DN6
|
M20X1.5
|
G1/2
|
ø10
|
70
|
153
|
110
|
ø60
|
