工作原理与类型

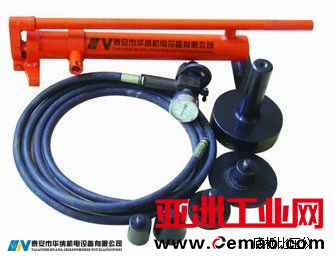

• 静压式：基于单体液压支柱原理，通过手摇泵或外接泵站加压，使活柱伸出，底部压模以一定面积作用于底板；记录压力表读数与压模压入深度，根据力与面积关系计算比压。常见型号如 DZD-40/A，配有不同直径（如 φ40、φ60、φ80、φ130 mm）压模，适应不同底板硬度。
• 冲击式：利用重锤以固定落差冲击撞针 / 压模，根据落击次数与压入深度关系计算 “底板穿透度”，进而推算抗压入强度。操作简便、携带方便，但精度相对静压式略低，适用于松软或快速检测场合。

结构组成

• 承压主体：包括油缸、活柱、顶盖与底座（带压模），传递并施加压力。
• 加压装置：内注式自带泵体，外注式配手摇泵或外接泵站；冲击式则为重锤与导向装置。
• 测量系统：压力表（静压式）用于读取压力；位移测量装置（刻度或电子）用于记录压入深度。

技术参数与选型要点

• 量程：常用 0–40 MPa 或 0–60 MPa，依实际支护压力与底板强度选择。
• 压模规格：软底板选大直径压模，硬底板选小直径压模，以在合理压力范围内获得有效压入深度。
• 防爆与防护：井下使用需通过矿用本安 / 隔爆认证，防护等级通常不低于 IP54。

现场操作要点

• 测点清理：清除浮煤、浮矸，平整柱窝，露出真底；仪器垂直安设。
• 静压测试：按一定压力增量加压，记录压力与压入深度，直至出现明显拐点（底板表层破坏），用于确定抗压入强度与刚度。
• 冲击测试：按规定落击次数与间隔读取压入深度，绘制 “落击次数–压入深度” 曲线，计算穿透度与抗压强度。
