一、产品概述

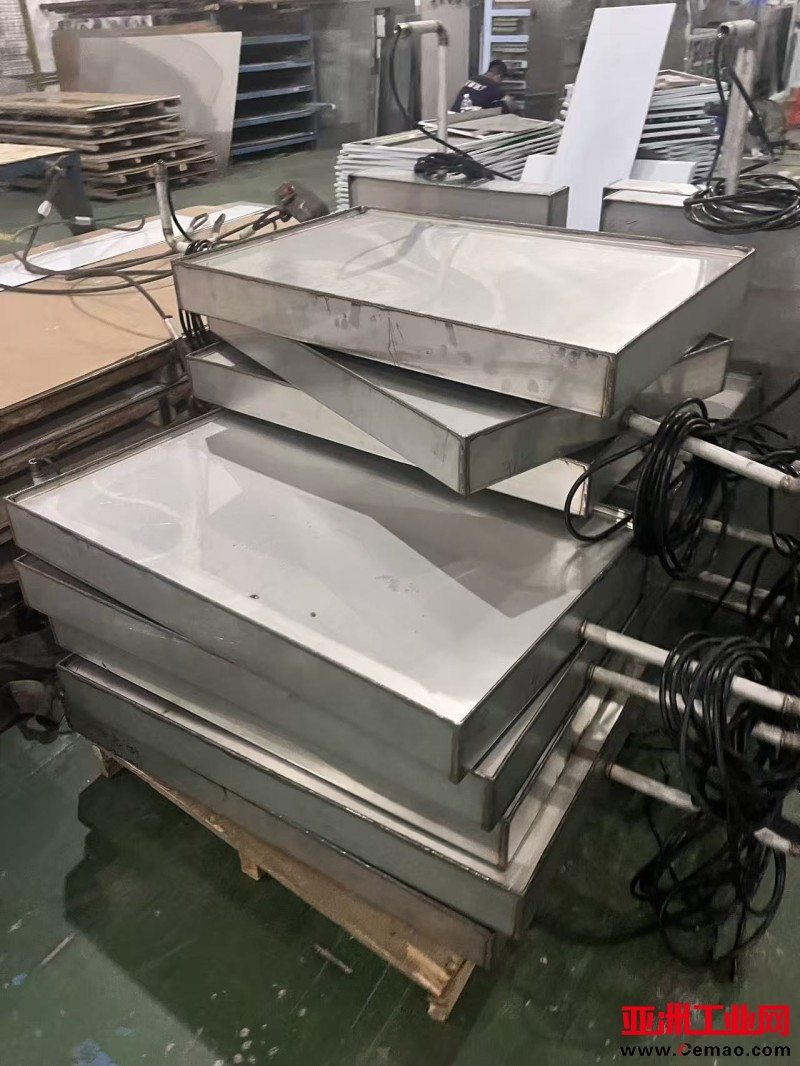

超声波振板是工业超声波清洗设备的核心功能部件，由不锈钢板体、压电陶瓷换能器、匹配电感及防水外壳等组成。其通过将高频电能转换为高频机械振动，在清洗液中产生空化效应，形成微射流冲击工件表面，实现对复杂结构件内外表面的精密清洗。
二、结构组成
1. 基板材料：采用304/316不锈钢板，厚度2-3mm
2. 换能器类型：压电陶瓷换能器（PZT-8）
3. 密封方式：环氧树脂灌封+硅胶密封圈
4. 接线方式：防水型航空接插件
5. 安装方式：底部螺栓固定或侧壁悬挂安装
三、技术参数
参数类别 技术指标 备注
工作频率 28kHz/40kHz/68kHz ±1kHz
功率密度 0.3-0.8W/cm² 可定制
工作电压 220V/380VAC 50/60Hz
耐温范围 -20℃80℃ 长期工作
防护等级 IP68 防水
使用寿命 ≥5000小时 正常使用条件
四、性能特点
· 转换：电声转换效率高达85%以上
· 均匀分布：振子矩阵式排列，声场分布均匀
· 耐腐蚀性：不锈钢材质耐酸碱腐蚀
· 易于安装：标准化接口，支持并联扩展
· 维护简便：模块化设计，可单独更换
五、应用领域
· 精密零件清洗
· 电子线路板清洗
· 实验室器皿清洗
· 光学镜片清洗
六、选型指南
1. 根据清洗槽尺寸选择振板数量
2. 按清洗工件污染程度确定功率密度
3. 依清洗液性质选择相应材质
4. 按安装空间确定振板尺寸
5. 根据产能要求选择工作频率
七、注意事项
· 避免长时间空载运行
· 定期检查密封性能
· 使用匹配的超声波发生器
· 保持表面清洁无沉积
· 严禁机械撞击振动面
该产品采用的压电陶瓷材料和优化结构设计，具有能量转换效率高、声场分布均匀、使用寿命长等特点，可满足各种工业清洗场景的需求。
