品牌:HUANA
量程:0-400KN
分辨率:1KN
产地:山东泰安
起订:1台
供应:500台
发货:3天内
发送询价
数显式钻孔应力传感器是一种用于测量煤矿井下等矿山环境中围岩应力变化的精密仪器。以下是关于它的详细介绍：
- 工作原理：
- 通常采用充油膨胀式压力枕作为传感机制。当钻孔周围岩体应力发生变化时，压力枕内的液体压力也会随之改变，该压力通过导压管传递至压力 - 频率转换器，压力的变化被转换为钢弦振动频率信号，再经数字处理后在显示屏上直接显示应力数值。
- 结构组成：

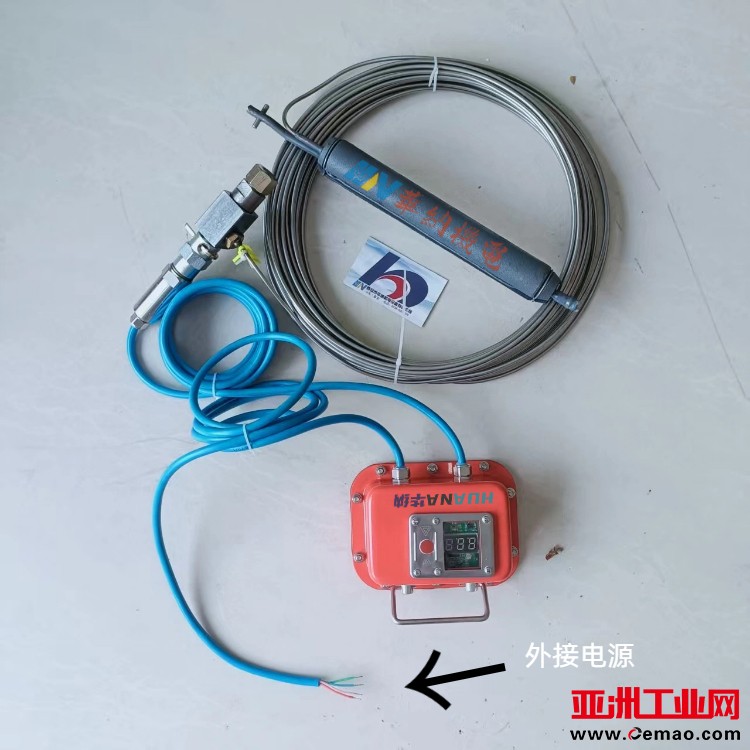

- 主要包括压力传感器、信号处理单元和数据传输模块等。压力传感器部分由充油压力枕、包裹体及导压管组成，负责将应力变化转化为液压力；信号处理单元包含压力 - 频率转换器及数字显示仪，用于将压力信号转换为数字信号并显示；数据传输模块则支持无线或有线传输，可将数据传输至监控平台。
- 技术参数：
- 不同型号的参数有所差异，以 GZY25 型数显式矿用钻孔应力计为例，其量程一般为 0-40MPa 或 0-60MPa，精度为 0.5% FS-1.0% FS，分辨率可达 0.01MPa，工作电压为 18V DC，工作电流≤60mA，传感器与分站间的传输距离≤1200 米，工作环境温度为 - 20℃-+60℃，防护等级为 IP54-IP65。
- 特点及优势：
- 具有精度高、分辨率高的特点，能精确测量应力变化。其数据显示直观，通过 LCD 屏幕可直接读取应力数值，方便工作人员快速获取信息。同时，该传感器支持有线或无线数据传输，可实现远程实时监控与趋势分析。另外，它通常具有防爆设计，符合矿用防爆标准，能适应煤矿井下等恶劣环境。
- 安装方法：
- 首先在巷道壁或顶板钻取直径 38-45mm、深度 3-20 米的孔；然后清理钻孔后，将应力计压力枕推入孔底，确保与孔壁紧密接触；接着通过手动泵注入液压油，施加初始安装应力，通常为 5-10MPa；最后连接数据采集仪，校准后开始实时监测。
