品牌:HUANA
量程:0-300mm
分辨率:1mm
产地:山东泰安
起订:1件
供应:500件
发货:3天内
发送询价

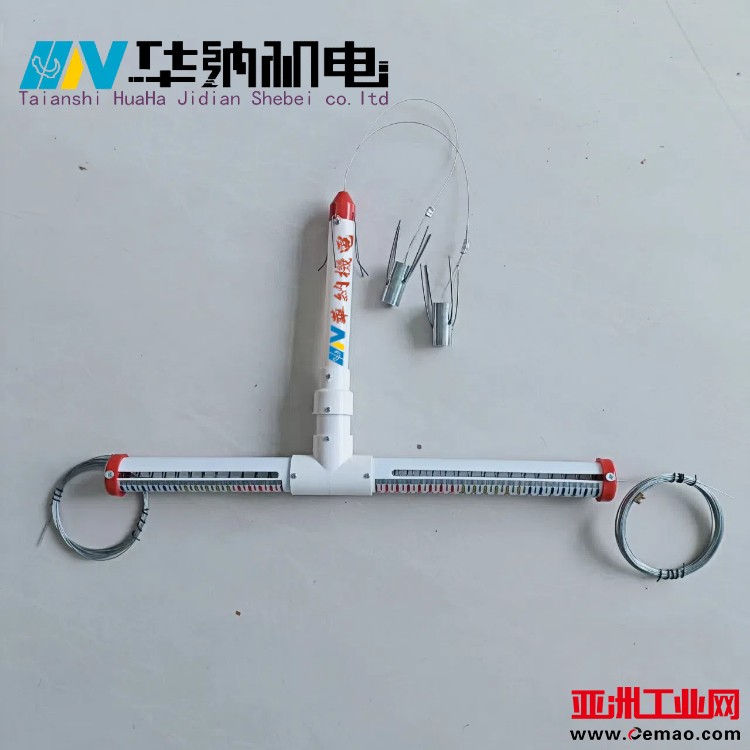

丁字形顶板离层指示仪是监测巷道顶板岩层分离（离层）的矿用安全仪器，核心用于煤矿、金属矿山等地下工程，实时预警顶板坍塌风险。
核心结构与安装方式
- 结构组成：主体为丁字形设计，由深部测杆、浅部测杆、读数标尺、固定锚头和外壳组成。深部测杆锚入稳定岩层，浅部测杆锚入巷道顶板表层岩层，标尺用于直观读取两层岩层的相对位移。
- 安装要点：在巷道顶板钻孔后，将深浅锚头分别固定在对应岩层位置，确保测杆与岩层紧密贴合，外壳固定在巷道顶板表面，保证读数清晰且不受施工干扰。
工作原理
岩层未离层时，深浅测杆与外壳相对位置固定，标尺读数稳定。当顶板表层岩层与深部稳定岩层发生相对位移（离层）时，浅部测杆会随表层岩层移动，而深部测杆保持不动，两者的位移差通过标尺直接显示，工作人员可快速判断离层程度。
关键技术参数
- 测量量程：常见 0–200mm、0–300mm，满足不同巷道顶板的离层监测需求。
- 读数精度：标尺最小分度值多为 1mm，部分精密型号可达 0.5mm，确保数据准确。
- 环境适应性：防爆等级多为 ExibⅠMb（矿用本安型），防护等级 IP65 以上，耐潮湿、防尘，适应井下恶劣环境。
- 安装孔径：通常要求钻孔直径 42–50mm，适配矿山常用钻孔设备。
核心特点与应用价值
- 结构简单、安装便捷，无需供电，靠机械结构实现直读，维护成本低。
- 读数直观，无需专业仪器辅助，现场工作人员可快速掌握顶板状态。
- 能早期发现顶板离层隐患，为巷道支护调整、人员撤离提供宝贵时间，降低坍塌事故风险。
