品牌:齐创天诚
测量范围:0 ～85米
应 用:河道、湖泊、浅滩
过程温度:-40～80℃
起订:1套
供应:100套
发货:3天内
立即购买
1. 产品原理：
调频连续波雷达水位计的通用原理为雷达在安装位置发射电磁波，电磁波碰到介质反 射后被雷达接收，接收信号与发射信号之间的频率差δf和介质表面的距离R 成一定比例 关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速 C 和调频斜率K已知，因 此算出频率差δf，便可得到雷达安装位置到液面的距离R，再通过已知的安装高度，减去雷达到液面的空间距离（简称空高），得出液位的高度。
2.产品特点
（1）波束角小，能量集中，具有更强抗干扰能力，更高的测量精度
(2) 体积小，重量较轻，便于安装
(3) 防护等级高达IP68、适合多种水位测量场合。
(4) 测量范围最高可达85米，覆盖大型水库等水位测量
(5) 多种输出电路接口与采集系统配合

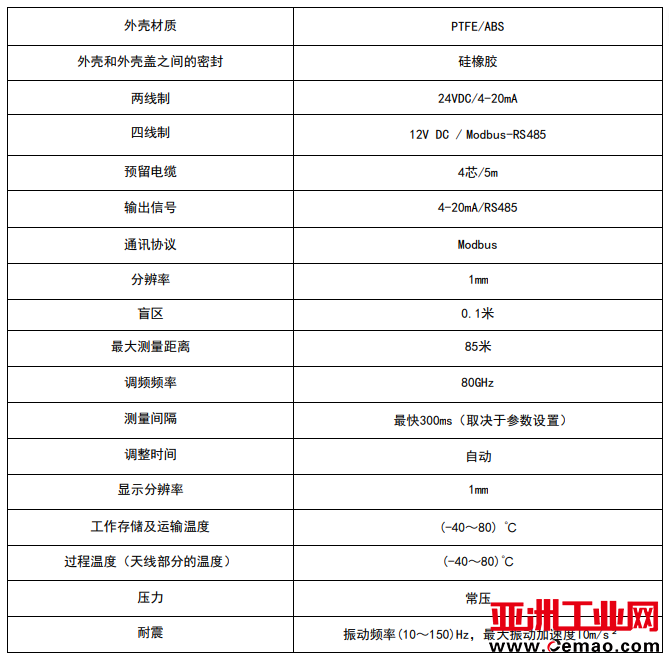

3.产品参数
应 用： 河道、湖泊、浅滩
测量范围： 0 ～85米
过程连接： 龙门框，锁紧法兰从DN50/ G2起
过程温度：-40～80℃
过程压力： （-0.1～0.3）MPa
精 度： ±2mm
频率范围： 76GHz～81GHz
防护等级： IP68
天线尺寸： 35mm透镜
供电电源： 9-30VDC
信号输出： 4-20mA/RS485
调 试： 蓝牙/Modbus协议
现场调试： 微信小程序
波 特 率： 9600（默认）
外 壳： PTFE/ABS
