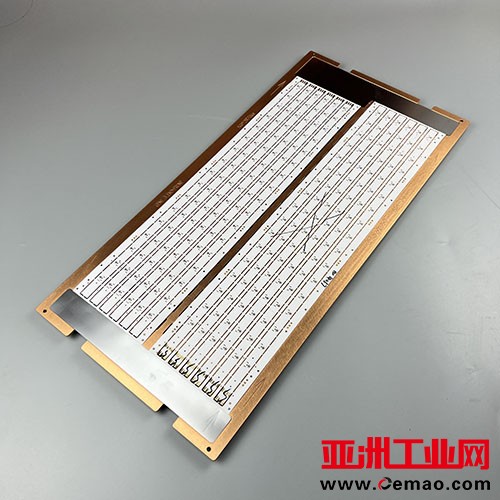

FPC磁性治具是一种专门用于固定、定位和辅助加工柔性印刷电路板（FPC, Flexible Printed Circuit） 的特殊工装夹具，其核心特点是利用磁吸原理实现快速、无损的装夹。以下是详细说明：
一、核心功能与原理磁吸固定
在治具底座内嵌入永磁铁或电磁铁，FPC通过覆盖磁性材料的载板（如磁性钢片）吸附固定。
优势：无需物理压扣或胶粘，避免损伤FPC脆弱表面。
定位
治具表面设计有定位销或光学对位标记，确保FPC与加工设备（如贴片机、检测仪）对位。
二、核心结构组成组件作用
磁性底座 内置磁铁阵列，提供均匀吸附力。
可换载板 表面贴附磁性材料，承载FPC；可针对不同FPC型号快速更换。
定位系统 包含定位孔、PIN针或视觉标记，确保FPC位置精度（±0.05mm）。
避空槽设计 避开FPC上的金手指、元器件等凸起部位，防止压伤。
隔热层 （可选）在回流焊治具中阻隔高温，保护磁铁性能。
三、关键应用场景SMT贴片
在贴装电子元件时固定柔性电路板，防止高温变形。
FPC检测
用于AOI（自动光学检测）或电性测试，确保测试稳定性。
激光加工
精密切割/钻孔时保持FPC平整无位移。
摄像头模组组装
固定手机/车载摄像头的柔性排线，避免折痕。
