品牌:华纳
量程:0-60mpa
精度:±2.5%FS
重量:1.5KG
起订:1件
供应:500件
发货:3天内
发送询价
一、产品定义与技术原理

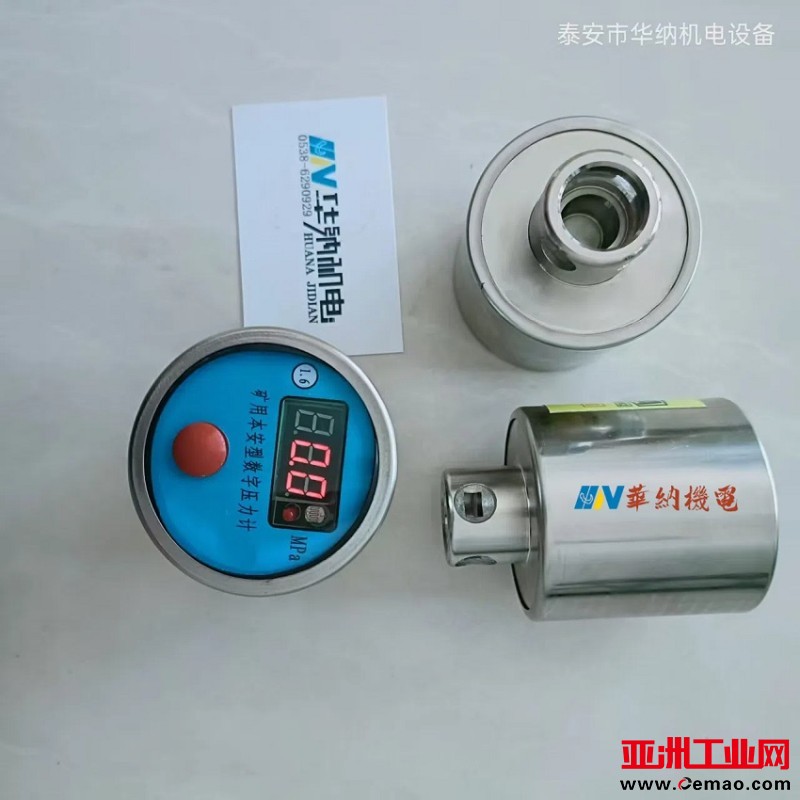

数显式单体支柱测压表是用于煤矿井下单体液压支柱压力监测的电子设备，通过高精度传感器（如电阻式或振弦式）将液压信号转换为数字信号，并实时显示压力值（单位：MPa）。其核心功能是替代传统机械指针表，解决井下昏暗环境中读数困难、误差大的问题，并为顶板来压周期分析提供数据支持。
工作原理：
-
压力传导：支柱受力 → 液压油推动传感器工作膜挠曲 → 微处理器将电信号转换为数字值 → LCD/LED屏直接显示压力；
-
压力换算公式：支柱实际承载力（吨）= 显示压力值（MPa）× 活塞面积（cm²） ÷ 10。
二、核心型号与技术参数对比
| 参数/型号 | YHY60/A/D系列 | SY-60系列 | YHC-50 |
|---|---|---|---|
| 量程 | 0–60 MPa | 0–60 MPa | 0–60 MPa |
| 精度 | ±2.5%–4% FS | ±2.5% FS | ±4% FS |
| 显示方式 | 三位LCD/LED | 数码管LED | LCD数显 |
| 电源 | 3.6V/6V（CR17450或5#电池） | 3.6V锂电池 | 6V干电池组 |
| 电池寿命 | >2年 | 未明确（支持长期待机） | >2年 |
| 重量 | 1.5–1.6 kg | 1.5 kg | 1.5 kg |
| 特色功能 | 光控唤醒、自动校零、超压报警 | 一按即测、抗冲击设计 | 免维护全密封外壳 |
三、核心功能与技术优势
-
高精度与易读性：
-
分辨率达0.1 MPa，LED/LCD屏强光下清晰可见，杜绝指针表视觉误差；
-
自动校零功能避免零点漂移（长按启动键5秒完成校准）。
-
-
防护与耐用性：
-
不锈钢冲压外壳 + IP67防护等级，防爆、防水、抗70 MPa冲击；
-
特殊防水工艺电路板，适应井下潮湿、多尘环境。
-
-
便捷操作：
-
一按即测：接触支柱三用阀后按键，3–5秒显示结果并自动休眠；
-
可拆卸设计：部分型号电池可更换（非一次性滚压外壳）。
-
