价格:￥0.00/件
品牌:华纳
量程:0-300mm
分辨率:1mm
安装锚孔直径:Φ28–42 mm
起订:1件
供应:500件
发货:3天内

发送询价



仪器概述与功能定位

LBY-2型顶板离层指示仪是一种机械式顶板位移监测装置，专为煤矿、隧道等锚杆支护巷道设计，用于实时监测顶板岩层分离位移（离层）。其核心功能是通过双基点测量（深基点+浅基点）区分锚固区内、外的离层量，为支护参数优化和顶板事故预警提供科学依据。

适用场景：

• 锚杆/锚索支护的巷道顶板稳定性监测；

• 断层破碎带、采空区邻近段、巷道交叉点等高风险区域。

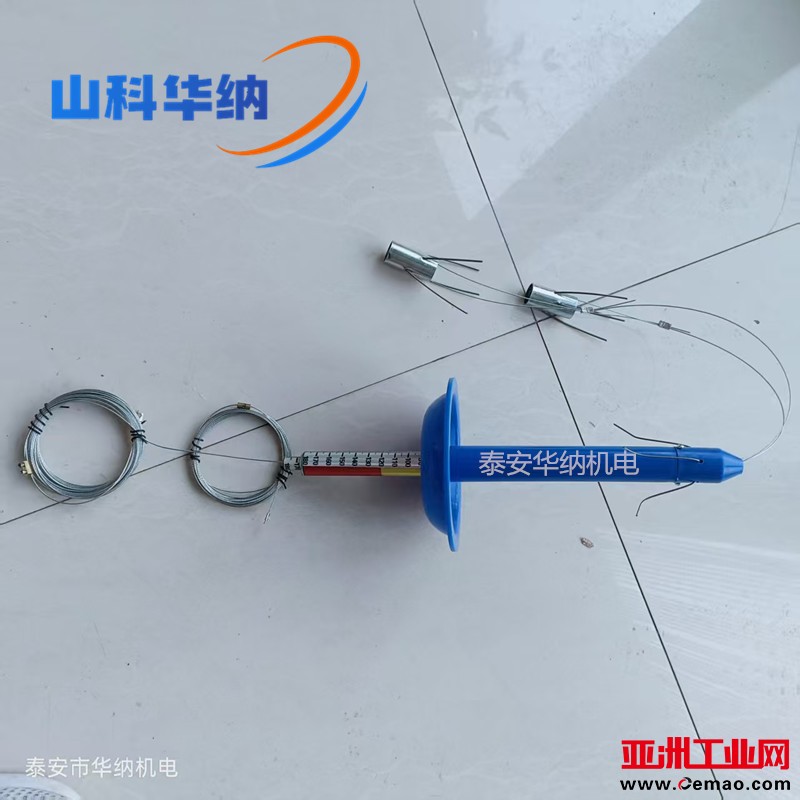

结构与工作原理

1. 核心组件

• 基点锚固器：

  • 深基点：固定在钻孔深部（5m处）稳定岩层，监测锚固区外离层；

  • 浅基点：固定在钻孔浅部（2-2.5m处）锚杆端部，监测锚固区内离层。

• 传动部件：不锈钢测绳连接锚固器与读数装置；

• 读数装置：

  • 外测筒：显示锚固区内离层量（S内）；

  • 内测筒：显示锚固区外离层量（S外）；

  • 总离层值：S总 = S内 + S外。

• 防水套筒：底部接防水牌，防止孔内渗水干扰读数。

2. 工作原理

• 顶板岩层离层时，锚固器拉动测绳带动测筒游标移动；

• 锚固区内离层 → 顶板推动外测筒下移 → S内值增大；

• 锚固区外离层 → 外测筒位置不变，内测筒下移 → S外值增大；

• 双区离层 → 内外测筒同步显示，总和为总离层量。

 技术参数

---

安装规范与操作流程

关键步骤

1. 钻孔：

   • 使用Φ28 mm钻头垂直顶板钻孔，深度≥5 m。

2. 锚固器固定：

   • 深基点推至孔底（5 m），浅基点定于2.5 m处，轻拉测绳确认锚固。

3. 套筒与测筒安装：

   • 套筒底端接防水牌，距顶板35 mm；

   • 深基点测绳连内测筒，浅基点测绳连外测筒；

   • 校准零点：外测筒对齐套管底边，内测筒对齐外测筒底边。

4. 截绳与调试：

   • 截去多余测绳，确保刻度环移动无卡阻。

安装位置要求

• 巷道每5–10 m布设1台，断层区加密至5 m；

• 距掘进迎头≤1.5 m，以捕捉离层初始阶段。

---

数据解读与安全阈值

• 观测频次：

  • 安装后7天内每日记录，稳定后每周1次；

  • 异常离层时实时监测并预警。

• 临界值管理：

  • 锚固区内离层（S内）＞45–50 mm → 需加强支护（如补打锚索）；

  • 总离层量（S总）持续增长 → 立即撤离人员并采取加固措施。

• 记录表格示例：

  观测日期	S内（mm）	S外（mm）	S总（mm）
  2025-06-07	12	8	20

---

产品优势与供应商信息

核心优势

• 直观性强：反光彩色刻度提升昏暗井下环境的读数准确性；

• 防水防尘：套筒与防水牌设计适应井下潮湿、多尘环境；

• 成本低廉：机械结构无需供电，维护简单。

  总结

LBY-2型托盘式顶板离层指示仪以机械双测筒结构和双基点分离监测为核心，实现了顶板离层的低成本、高可靠性监测。其技术价值在于：

1. 精准定位离层区域：通过S内/S外分离显示，快速判断离层发生于锚固区内或外；

2. 事故超前防控：以45–50 mm为临界阈值，为支护补强提供决策窗口期；

3. 适应恶劣环境：防水设计及反光刻度确保井下长期稳定工作。
   应用提示：需严格遵循安装校准流程，并结合巷道地质条件（如岩性、断层）制定差异化的监测方案，限度发挥其顶板安全哨兵的作用。
