一、结构与工作原理

1. 核心组件：

   • 基点锚固器：深部基点（5-8m）固定在稳定岩层，浅部基点（2-3m）固定在锚杆端部岩层。

   • 测绳与套筒：不锈钢钢丝绳连接锚固器与读数筒；套筒（含防水牌）作为基准点，防止孔内渗水干扰。

   • 读数装置：内外双测筒结构，外测筒显示锚固区内离层量，内测筒显示锚固区外离层量，总离层值为两者之和。

2. 工作原理：

   • 顶板岩层发生离层时，锚固器拉动测绳，带动测筒游标移动，通过刻度直接读取位移量（精度1mm）。

   • 深基点位移反映总离层值，浅基点位移反映锚杆支护范围内的离层，两者差值可判断离层发生位置。

安装与监测规范

1. 安装要求

   • 位置：巷道每5-10m安装1台，断层/采空区加密至5m；距掘进迎头≤1.5m，确保捕捉离层全过程。
     步骤：

   • • 钻孔：垂直顶板，深度7-8m（Φ28mm钻头）；

     • 固定锚固器：深基点推至孔底，浅基点定于2.3m处，拉紧钢丝确认锚固；

     • 校准：内外测筒零点分别对齐套管底边和外测筒底边，截去多余钢绳。

2. 数据监测：

   • 频次：安装后7天内每日观测，稳定后每周1次；离层量＞45-50mm时需加强支护（如补打锚索）。

   • 记录分析：技术员填写台账，总离层值（S总=S内+S外）超阈值时逐级上报至总工程师。

应用场景与产品型号

1. 适用场景：

   • 锚杆支护巷道、断层破碎带、巷道交叉点、采空区邻近段。

2. 主流型号：

   • LBY-2/3型：反光彩色刻度，量程200mm，双测筒结构；

   • LBY-2H型：三点监测，适用于复杂岩层；

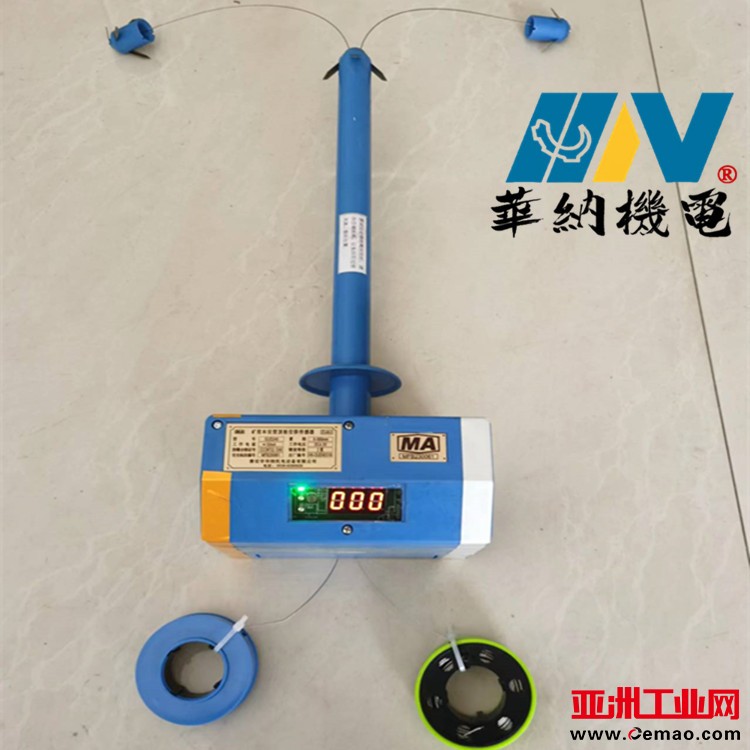

   • DLJ-2H型：支持红外通信，可接入矿井离层监测系统。

总结

一体式顶板离层指示仪以集成化设计和操作简便性为核心优势，通过机械式双测筒结构实现离层位移的直观监测，适用于对安装效率要求高的常规巷道。其局限性在于量程通常小于分体式（一般≤200mm）
