一、定义与功能

• 工作原理：通过深、浅两个弹簧锚爪（分别固定于顶板深部稳定岩层和浅部锚杆端部），连接不锈钢钢丝绳至地表读数装置。当顶板岩层发生离层时，钢丝绳牵动游标，通过位移差计算离层量（深基点位移为总离层值，浅基点位移为锚固区内离层值）。

• 核心功能：实时监测顶板稳定性，预警坍塌风险，并为锚杆/锚索支护设计提供数据支持。

二、分体式设计特点与优势

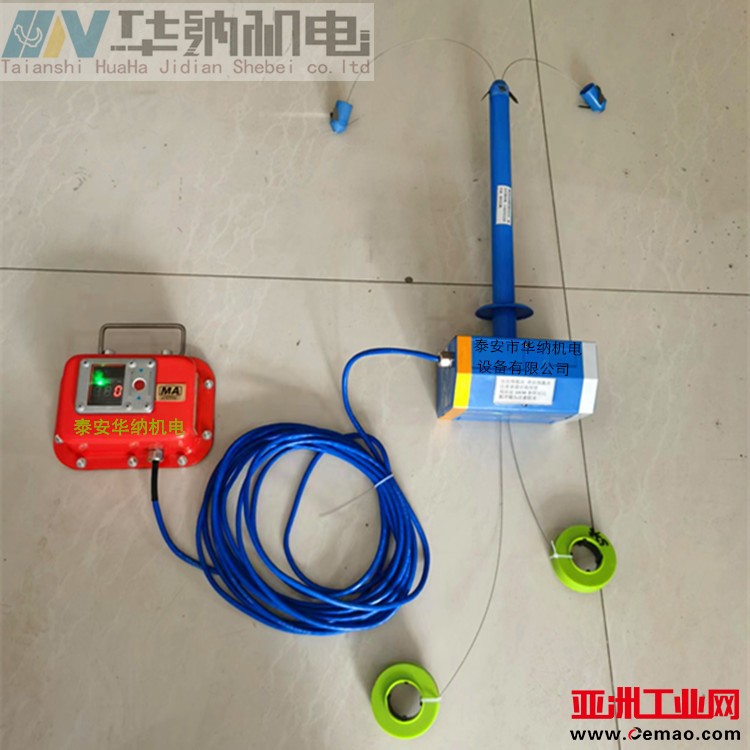

1. 结构分体化：

   • 传感头：含锚爪与测绳，植入钻孔内（深基点7-8m，浅基点2-3m）。

   • 读数装置：LED数显屏或刻度筒，独立安装于巷道顶板表面，通过钢丝绳连接传感头。

2. 核心优势：

   • 安装灵活：分体结构适应狭窄巷道，电子头与测杆可分离部署。

   • 维护便捷：故障时可单独更换传感头或读数器，降低停机时间。

   • 高精度监测：采用磁致伸缩或电桥原理，分辨率达0.01mm，误差<±0.02%。

   • 抗干扰强：IP67/IP69防护等级，耐压70MPa，适应井下潮湿、多尘环境。

三、技术参数
