在电子制造行业多品种小批量生产的浪潮下，传统波峰焊治具 "一板一治" 的高成本模式正面临颠覆性挑战。深圳路登科技推出的三防漆波峰焊万用治具，以革命性设计重新定义焊接标准，助力企业实现效率与品质的双重飞跃。

核心优势：模块化设计成就无限可能

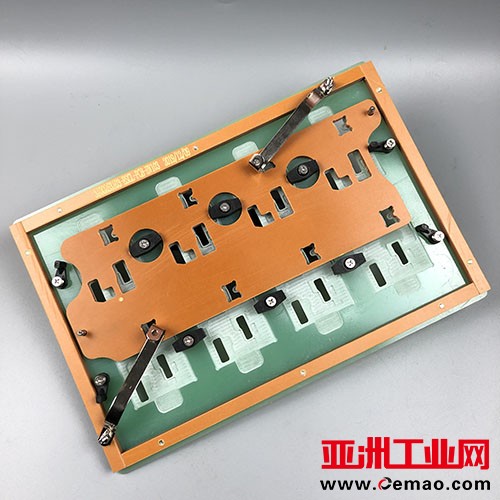

采用高精度铝合金框架与耐 350℃合成石基材，配合磁吸压条与螺纹筒调节技术，15 分钟内即可完成治具尺寸调节，兼容 400mm×250mm 范围内任意 PCB 板。某新能源厂商实测数据显示，换线时间缩短 90%，产能提升 30%，年节省治具采购成本 70%。独创的导锡槽设计有效避免连焊，双面 SMT 贴片良率提升至 99.5%，焊接不良率降低 40% 以上。

应用场景：全领域适配攻克焊接难题
无论是双面混装制程中保护 SMD 元件免受高温损害，还是连片板焊接时防止高温变形，该治具均表现卓越。其精密定位系统可兼容 01005 元件至 BGA 封装，满足汽车电子、新能源等高端领域需求。某电子厂引入后，通过物理防护与三防漆喷涂结合，电路板防潮、防盐雾性能提升 50%，综合成本降低超 200 万元。

品质保障：军工级材料铸就耐用传奇
合成石基材符合欧盟 RoHS 标准，热膨胀系数仅为 0.000015/℃，使用寿命较传统治具延长 3 倍。手拧螺栓与蝶形螺帽设计实现 "无工具安装"，员工培训周期缩短至 1 小时，真正做到即装即用。

路登科技提供免费打样、治具设计图纸及材质证明，配套技术培训与终身维护。
