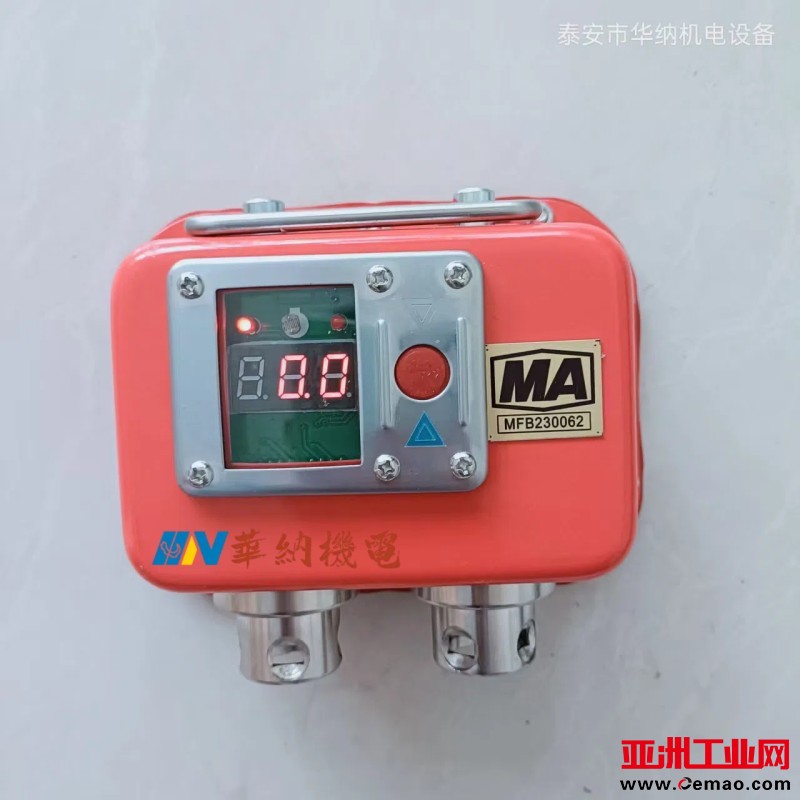

综采支架数显表是煤矿综采工作面液压支架的核心监测设备，通过高精度传感器与智能处理单元，实现支架工作状态参数的实时采集、转换与可视化显示。以下从结构组成、信号处理流程、功能实现三方面进行专业解析：

一、设备结构组成

数显表采用模块化设计，核心部件包括：

1. 传感器阵列
   • 压力传感器：安装于立柱液腔，监测范围0-60MPa，精度±0.5%FS，响应时间≤5ms。
   • 位移传感器：集成于推移千斤顶，量程0-1000mm，分辨率1mm，非接触式磁致伸缩原理。
   • 倾角传感器：双轴MEMS芯片，测量范围±15°，分辨率0.1°，自动补偿温度漂移。
2. 信号处理单元
   • 模数转换器（ADC）：24位Σ-Δ型，采样率1kHz，将模拟信号转换为数字量。
   • 微控制器（MCU）：ARM Cortex-M4内核，主频168MHz，运行实时操作系统（RTOS）。
   • 隔离模块：光电耦合器实现信号与电源隔离，耐压2500VAC，抑制电磁干扰。
3. 显示与通信模块
   • 高亮数码管：6位7段LED，亮度1000cd/m²，支持动态扫描显示。
   • CAN总线接口：符合ISO 11898标准，通信速率500kbps，实现支架控制器组网。
   • RS485接口：MODBUS-RTU协议，与上位机或集控中心数据交互。

二、信号处理流程

数据从采集到显示需经过“采集-转换-处理-传输-显示”五阶段：

1. 传感器采集
   • 压力/位移/倾角信号通过惠斯通电桥或霍尔效应转换为电压/电流信号。
2. 信号调理
   • 放大滤波：仪表放大器（INA128）提升信号幅值，二阶低通滤波器（截止频率50Hz）消除高频噪声。
   • 线性补偿：通过查找表修正传感器非线性误差，确保全量程精度。
3. 模数转换
   • ADC对调理后的信号进行采样，24位分辨率使最小可检测信号达0.1μV。
4. 数字处理
   • MCU运行数字滤波算法（如卡尔曼滤波），结合传感器标定参数计算实际物理量。
   • 数据融合：综合压力、位移、倾角数据，通过状态机判断支架工作模式（升架、降架、移架）。
5. 显示与传输
   • 驱动数码管显示关键参数（如立柱压力、推移行程），异常值以红色闪烁警示。
   • 通过CAN/RS485总线将原始数据及状态码上传至支架控制器或集控平台。

三、核心功能实现

1. 实时监测与预警
   • 压力越限报警：当立柱压力超过安全阈值（如35MPa），触发声光报警并发送闭锁信号至支架电磁阀。
   • 位移异常检测：推移行程偏差超5%时，自动标记支架编号并存储故障代码。
2. 数据记录与传输
   • 循环存储：内置128MB FLASH，可记录30天压力-位移曲线，数据间隔1秒。
   • 组网通信：通过CAN总线与127台支架控制器组成环形网络，实现工作面状态全息感知。
3. 自诊断与校准
   • 在线校准：支持零点校准（通过内置标准电压源）与满量程校准（外接压力源）。
   • 故障自检：定期检测传感器、通信接口及电源状态，异常时显示错误代码（如Err03表示ADC故障）。

四、技术优势与应用场景

典型应用场景：

• 顶板压力监测：在神东煤炭集团大柳塔煤矿，实时显示支架初撑力（≥24MPa），预防冒顶事故。
• 自动跟机控制：与电液控制系统联动，根据推移位移自动调整支架步距，误差≤10mm。
• 故障追溯分析：在阳泉煤业集团，通过历史数据重现支架动作时序，快速定位液压系统泄漏点。

结语
综采支架数显表以高精度传感、实时处理与智能显示为核心，通过嵌入式系统实现液压支架工作状态的数字化映射。其多参数监测、自诊断与组网通信能力，不仅提升了煤矿开采的安全性，更为工作面智能化建设提供了底层数据支撑。随着边缘计算与AI技术的融合，该设备正向预测性维护方向发展，持续推动煤炭行业安全高效生产。
