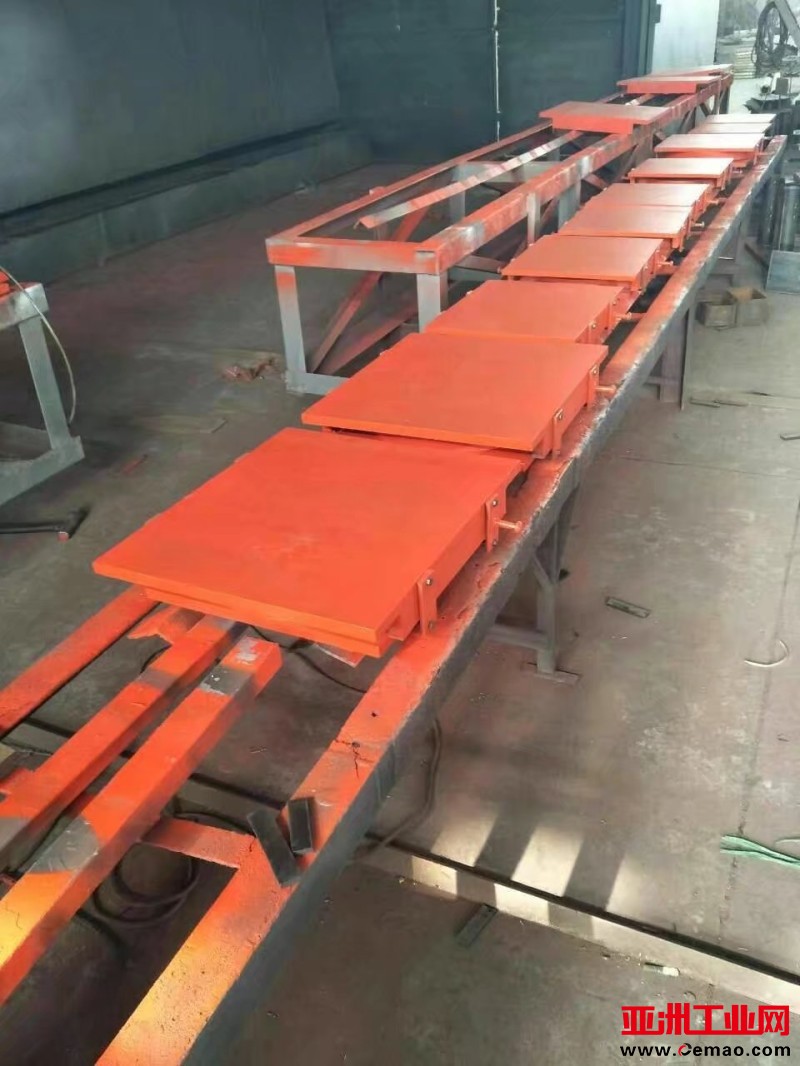

JPZ盆式桥梁支座产品介绍

1.产品概述

JPZ盆式桥梁支座是一种大承载力、多向位移适应 的桥梁支座，采用钢盆与橡胶组合结构 ，适用于公路、铁路及城市桥梁 ，尤其适合大跨度、高荷载的桥梁工程。

核心特点：

• 高承载能力 （可达45000kN以上）， JPZ(Ⅰ)-2500kNDX/GD盆式桥梁支座欢迎找我生产适用于重载桥梁。
• 多向位移适应 （水平位移±50200mm，转角0.02 0.05rad）。
• 耐久性强 ，采用耐候钢+特种橡胶，寿命≥50年。
• 智能化升级 （可选配传感器，实时监测支座受力状态）。

2.结构组成与工作原理

| 中间衬板 | 高强度合金钢 | 承受压力，分散应力 | | 橡胶密封圈 | 氯丁橡胶（CR）或天然橡胶（NR） | 防尘防水，保护内部结构 | | 下支座盆 | 铸钢（ZG270-500）或焊接钢盆 | 固定于墩台，提供支撑 |

工作原理：

• 竖向荷载 ：通过上支座板→中间衬板→橡胶层→钢盆传递至墩台。
• 水平位移 ：通过不锈钢滑板与PTFE的滑动实现。
• 转角适应 ：橡胶层的弹性变形允许梁体微小转动。
