价格:￥500.00/个

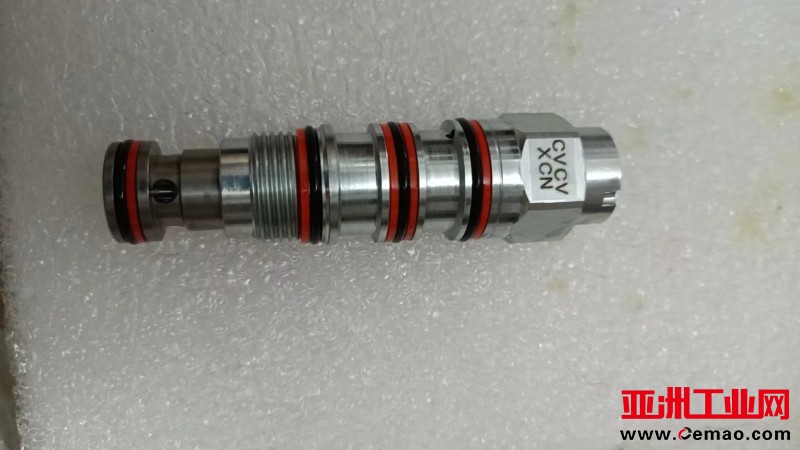

型号:CVCV-XCN
类型:单向阀
材质:碳钢
起订:1个
供应:999个
发货:3天内

立即购买

 1.190
2.6586
3.0197

1. 工作原理236：
   • 正向流动：该单向阀允许液流从阀口（口 2）向负载口（口 1）自由流动。当液体从口 2 流向口 1 时，在液体压力的作用下，阀芯被推开，液体能够顺利通过单向阀。
   • 反向截止：当液体试图从口 1 流向口 2 时，阀芯会在弹簧力和反向液体压力的作用下关闭，阻止液体反向流动，起到单向导通的作用。
   • 先导开启：先导口（口 3）的压力可以控制阀芯的开启。当先导口的压力达到一定值时，能够克服弹簧力，使阀开启从口 1 到口 2 的流道，实现反向的导通，但这与普通单向阀的自然反向截止有所不同，是一种特殊的控制功能。并且口 3 需要的开启先导压力与口 1 的负载压力直接成正比。
2. 特点236：
   • 良好的密封性：具有密封导压功能，能有效防止液体泄漏，保证系统的工作效率和稳定性。
   • 钢质阀座：阀座采用钢质材料，经过热处理，具有较高的硬度和耐磨性，可延长使用寿命。
   • 带外接口：弹簧腔接外接口（口 4），使得阀不受口 2 压力的影响，提高了阀的工作可靠性和稳定性。
   • 安全保护功能：提供软管爆裂保护功能，能够防止负载坠落，很好地锁住高压负载，提高了系统的安全性。
   • 低泄漏量：大约每 4000 次动作可以产生 1 滴（0.07cc）的泄漏，从先导腔泄漏进弹簧腔，泄漏量非常低。
   • 浮动式结构：采用浮动式的结构设计，可以限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象。
3. 技术数据3：
   • 插孔：T-21A 系列。
   • 通流能力：60L/min。
   • 操作压力：350bar。
   • 先导比：3:1。
   • 110SUS (24cst) 下的泄漏：0.07cc/min。
   • 阀头部安装六角尺寸：22.2mm。
   • 阀安装扭矩：41-47Nm。
   • 调节螺栓的内六角尺寸：3.2mm。
   • 锁紧螺母六角尺寸：11.1mm。
   • 型号重量：0.18kg。
