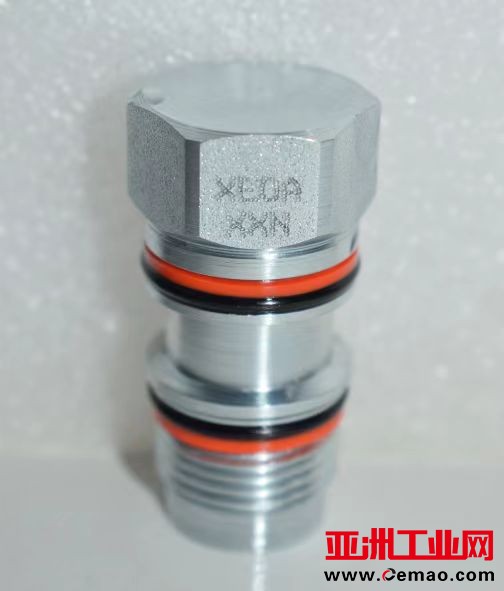

型号:PVFA-8WN
类型:压力控制阀
材质:碳钢
起订:1件
供应:9999件
发货:3天内
立即购买
工作原理：- 先导控制减压：这是一种先导式压力控制阀。液体从进口（口 2）流入，当进口压力较高时，一部分液体通过先导口进入先导级控制部分。先导级的压力变化会作用在先导阀芯上，与弹簧的预紧力相互作用。在弹簧的作用下，减压阀将进口（口 2）的高压主油路压力调节减至出口（口 1）所需的减压压力1。
- 溢流功能：该阀同时具备从出口（口 1）到油箱（口 3）的全流量溢流功能。当出口压力超过设定值时，阀会自动开启溢流功能，将多余的液体回流到油箱，以此保持出口压力的稳定1。
- 压力反馈与调节：先导级控制阀的设定决定了减压口（口 1）与外泄口（口 4）之间的压力降。通过这种反馈机制，不断调整主阀芯的位置，确保压力始终维持在预设的范围内1。
特点：
- 高精度调压：能够对压力进行精确调节，确保系统在不同工况下的压力稳定，适用于对压力控制精度要求较高的场合1。
- 低死区：在减压与溢流模式间过渡时具有极低的死区，意味着阀的响应更加灵敏，能够快速地根据系统压力变化进行调节1。
- 良好的压力 / 流量特性：具有较为平坦的压力 / 流量特性，即在不同的流量下，压力变化相对较小，可保证系统在各种工作条件下的压力稳定性1。
- 稳定性好、滞回低：工作过程中稳定性好，且滞回现象低，阀芯在动作过程中，压力变化的重复性好，不会出现较大的压力波动1。
- 安装灵活：利用浮动结构，减少了由于过量安装扭矩或插孔 / 插装阀加工误差带来的内部零件粘结的可能性1。
技术数据1：
- 通流能力：80L/min。
- 操作压力：350bar。
- 控制先导流量：0.16 - 0.25L/min。
- 先导控制孔型：T-8A。
- 阀头部安装六角尺寸：28.6mm。
- 阀安装扭矩：61 - 68Nm。
- 型号重量：0.24kg。
