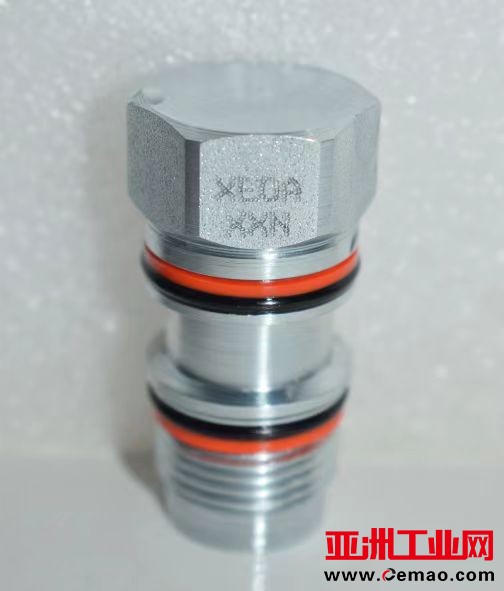

型号:PPJB-8WN
类型:压力控制阀
材质:碳钢
起订:1件
供应:9999件
发货:3天内
立即购买
- 工作原理1：
- 先导控制与减压功能：PPJB-8WN 属于先导式压力控制阀，有一个先导口。正常工作时，液体从阀的进口（口 2）流入。当进口压力较高时，一部分液体通过先导口进入先导级控制部分。先导级控制部分的压力变化会作用在先导阀芯上，与弹簧的预紧力相互作用。通过这种先导控制的方式，将进口（口 2）的高压主油路压力调节减至出口（口 1）所需的减压压力。
- 溢流功能：该阀同时具备从出口（口 1）到油箱（口 3）的全流量溢流功能。当出口压力超过设定值时，阀会自动开启溢流功能，将多余的液体回流到油箱，以保持出口压力的稳定。并且，口 3 处的压力直接以 1:1 的比例增加到阀的设定值上，但压力不能超出规定的值。
- 特点1：
- 高精度调压：能够对液压系统的压力进行精确调节，确保系统在不同工况下的压力稳定，适用于对压力控制精度要求较高的场合。
- 低死区：在减压与溢流模式间过渡时具有极低的死区，这意味着阀的响应更加灵敏，能够快速地根据系统压力变化进行调节。
- 良好的压力 / 流量特性：具有非常平坦的压力 / 流量特性，即在不同的流量下，压力变化相对较小，能够保证系统在各种工作条件下的压力稳定性。
- 稳定性好、滞回低：工作过程中稳定性好，且滞回现象低，即阀芯在动作过程中，压力变化的重复性好，不会出现较大的压力波动。
- 使用寿命长：插式阀内部工作组件均经热处理，加工耐磨、耐撞击、抗疲劳，可保证长时间的稳定工作1。
- 技术数据：
- 进口压力：不同弹簧类型有不同的进口压力测试值，例如有的弹簧类型经过 2000psi（140bar）压力降测试，有的弹簧类型经过 5000psi（350bar）进口压力测试。
- 口 3 压力：不能超过 3000psi（210bar）。
- 响应时间：一般响应较快，具体的响应时间因系统和工况而异，但通常处于较为理想的水平。
