价格:￥500.00/件

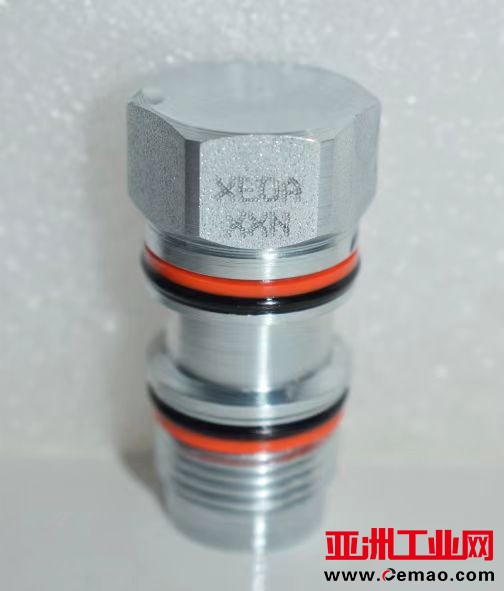

型号:PPHB-8WN
类型:压力控制阀
材质:碳钢
起订:1件
供应:9999件
发货:3天内

立即购买



1. 工作原理2：
   • 先导控制：PPHB-8WN 压力控制阀属于先导式压力控制阀。它有一个先导口（口 3），先导口的压力能够控制主阀芯的动作。当先导口压力变化时，会在先导阀芯上产生一个作用力，这个作用力与弹簧的预紧力相互作用。
   • 主阀芯动作：在正常情况下，液体从阀的入口（口 2）流向负载口（口 1）。当负载压力较低时，先导阀芯在弹簧力的作用下处于关闭状态，主阀芯也保持关闭，液体可以顺利通过阀流向负载。当负载压力升高到一定程度，使得先导口的压力克服弹簧力时，先导阀芯打开，先导油液进入主阀芯的控制腔，推动主阀芯打开，从而使一部分液体从负载口（口 1）回流到油箱或其他低压区域，以降低负载压力，实现压力控制的功能。
   • 压力平衡与调节：该阀通过这种先导控制的方式，不断地根据负载压力的变化来调整主阀芯的开度，使阀后的压力保持在一个相对稳定的范围内。也就是说，当负载压力试图超过设定的压力值时，阀会自动开启溢流功能，将多余的压力释放掉，以保证系统的压力不会过高。
2. 特点：
   • 高精度控制：能够对系统的压力进行精确的调节和控制，确保系统在不同的工作负载下都能保持稳定的压力。这对于对压力控制精度要求较高的液压系统，如精密机床、注塑机等设备的液压系统来说非常重要3。
   • 响应快速：对压力变化的响应速度快，能够及时地根据系统压力的波动进行调整，从而有效地防止压力过冲或压力不足的情况发生。这有助于提高系统的动态性能和工作稳定性3。
   • 可靠性高：采用优质的材料和的制造工艺，具有良好的密封性和耐磨损性，能够在恶劣的工作环境下长期稳定地工作。同时，其结构设计合理，阀芯和阀座的配合精度高，能够保证长时间的使用可靠性2。
   • 抗污染能力强：在液压系统中，不可避免地会存在一些污染物，如灰尘、铁屑等。PPHB-8WN 压力控制阀具有较好的抗污染能力，能够在一定程度上抵抗污染物对阀的影响，减少因污染而导致的故障发生概率。
   • 安装灵活：通常采用标准的连接方式和尺寸，便于安装和维护。并且可以根据系统的具体要求，选择不同的安装位置和方向，以满足不同的系统布局需求。
3. 技术数据：
   • 工作压力：一般可达 350bar。
   • 导压流量：大约在 0.25 至 0.33L/min 之间。
   • 响应时间：通常响应时间较短，可能在几毫秒级别，例如 2ms 左右。
   • 泄漏量：具有较低的泄漏量，每动作一定次数可能会有微小的泄漏，例如每 4000 次动作可能产生 1 滴（0.07cc）左右的泄漏2。
