价格:￥500.00/件
型号:CKGB-XCN
类型:单向阀
材质:碳钢
起订:1件
供应:9999件
发货:3天内

立即购买



1. 工作原理24：

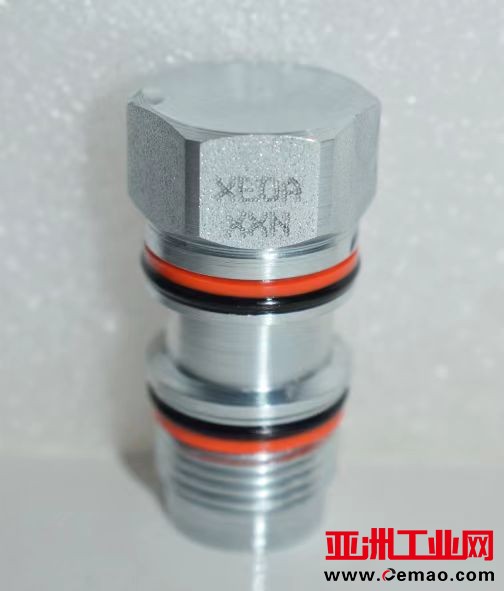

   • CKGB-XCN 是一种先导液控单向阀。在正向流动时，允许液流从阀口（口 2）向负载口（口 1）自由流动。这是因为在正常情况下，液体的压力能够克服弹簧的作用力，推动阀芯移动，从而打开阀口，使液体能够顺利通过。
   • 在反向流动时，该单向阀会截止液流。当需要反向导通时，需要在先导口（口 3）施加压力。口 3 需要的开启先导压力与口 1 的负载压力直接成正比，口 2 压力将直接抵抗先导压力。当先导口的压力克服弹簧力和负载压力的总和时，阀芯被打开，从而实现从口 1 到口 2 的反向液流。
2. 特点24：
   • 提供软管爆裂保护：能够防止负载坠落，很好地锁住高压负载，提高了系统的安全性和稳定性，可应用于一些对安全性要求较高的液压系统中。
   • 排出空气功能：标准未完全密封的先导油路可以使得困在先导油液中的空气排出油路，避免因空气存在而影响阀的正常工作，保证了阀的工作可靠性。
   • 低泄漏量：具有非常低的泄漏量，有助于提高系统的效率和可靠性，减少了能量的损失和介质的浪费。
   • 阀座和阀芯耐用：阀座和阀芯经过热处理，具有较长的使用寿命，能够在恶劣的工作环境下保持良好的性能。
   • 浮动式结构：采用浮动式的结构，可以限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象，使安装和使用更加可靠。
   • 可与平衡阀替换（结构上）：该 3 口先导开启单向阀和 3 口平衡阀在结构上（对于同样的规格情况下）是相同流量路径、相同孔型，但外部尺寸可能不一样。
3. 技术数据2：
   • 插孔：T-17A。
   • 通流能力：240L/min。
   • 操作压力：350bar。
   • 先导比：3:1。
   • 110SUS（24cst）下的泄漏：0.07cc/min。
   • 阀头部安装六角尺寸：31.8mm。
   • 阀安装扭矩：203-217Nm。
   • 型号重量：0.53kg。
