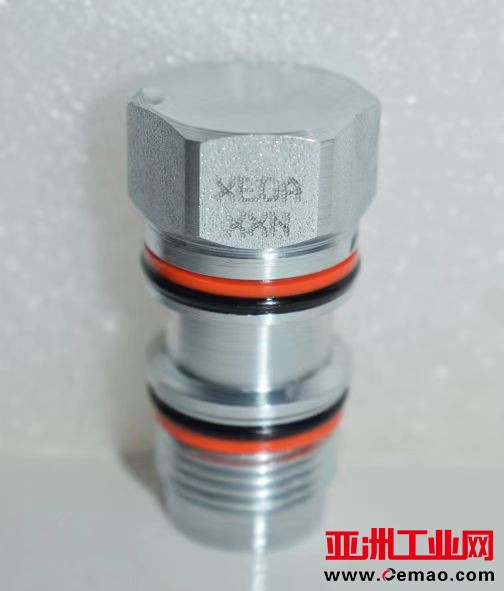

型号:CKBB-XCN
类型:单向阀
材质:碳钢
起订:1件
供应:9999件
发货:3天内
立即购买
1.136
2.6793
3.6366
- 工作原理3：
- CKBB-XCN 是一种先导液控单向阀。在正常情况下，允许液流从阀口（口 2）向负载口（口 1）自由流动，而截止其反向液流。当有液流从口 2 流向口 1 时，阀芯在液压力的作用下打开，液流可以顺利通过。
- 当需要反向导通时，需要在先导口（口 3）施加压力。口 3 的压力使阀开启从口 1 到口 2 的流道，并且口 3 需要的开启先导压力与口 1 的负载压力直接成正比，而口 2 压力将直接抵抗先导压力。
- 特点：
- 提供软管爆裂保护：能够防止负载坠落，很好地锁住高压负载，在一些对安全性要求较高的液压系统中具有重要作用23。
- 排出空气功能：标准未密封的先导油路可以使得困在先导油液中的空气排出油路，避免因空气存在而影响阀的正常工作23。
- 低泄漏量：具有非常低的泄漏量，有助于提高系统的效率和稳定性。并且阀座和阀芯经过热处理，使用寿命更长23。
- 浮动式结构：采用了浮动式的结构，可以限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象，安装和使用更加可靠123。
- 特定开启压力：只有 30psi 或者 75psi（2bar 或者 5bar）两种单向开启压力，可根据具体的系统需求进行选择23。
- 技术数据3：
- 插孔：T-163A。
- 系列：0。
- 通流能力：30L/min（7.5gpm）。
- 先导比：3:1。
- 操作压力：350bar（5000psi）。
- 泄漏量：在 110SUS（24cst）下为 0.07cc/min（1 滴 / 分钟）。
- 阀头部安装六角尺寸：19.1mm（3/4in）。
- 阀安装扭矩：27-33Nm（20-25lbf ft）。
- 型号重量：0.10kg（0.20lb）
