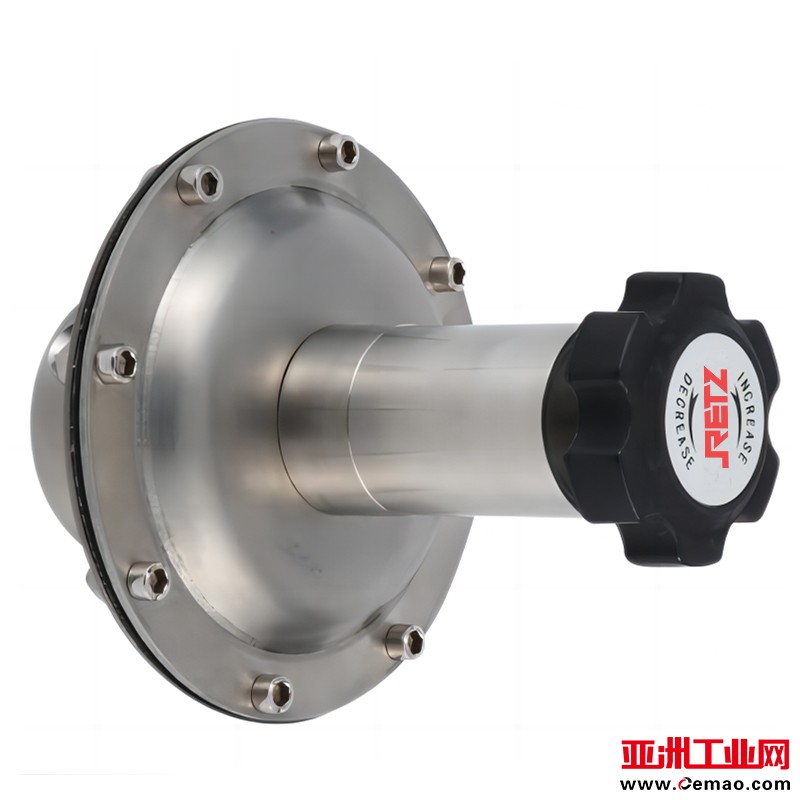

 RETZ工业/美国瑞茨，我们一直致力于流体控制和测控领域的持续创新，始于2005……不锈钢微压背压阀 ，采用单级式膜片减压结构，橡胶膜片压力传输，专门为微压使用要求设计，输出压力稳定，主要应用于中等流量气体系统和液体（有适用于液体的结构）。

Stainless steel micro pressure back pressure valve adopts a single stage diaphragm pressure reducing structure, rubber diaphragm pressure transmission, specifically designed for micro pressure use requirements, stable output pressure, mainly used in medium flow gas systems and liquids (with structures suitable for liquids).

 设计特点 DESIGN FEATURES

单级式减压结构

母体与膜片采用硬密封形式

内设过滤网

可采用面板式或墙式安装

 进口不锈钢微压背压阀技术规范 Technical specifications

母体螺纹：进出气接口1/2" NPT（F），压力表，安全阀接口1/4〞NPT（F）

工况1.调节压力:0～10，0～25，0～50， 0～100KPa。Cv 值:1.1

工况2.输入压力：50.100Kpa ，调节压力:0～10，0～25，0～50， 0～100KPa。Cv 值:0.2，0.6，1.2，2，4，5.1，11.17

工况3.进口压力：300PSIG，出口压力范围： 0-1，0-3,  0-7,  0-15 ， 0-30 PSIG

DN15   Cv = 2.6

DN20   Cv = 4.1

DN25   Cv = 6.6

DN32   Cv = 11

DN40   Cv = 13

DN50   Cv = 17

安全测试压力:1.5 倍的输入压力

适用温度:-40°F 至＋446°F (-40℃ 至＋230℃)

内泄漏率:2×10-8 atm cc/sec He

材质

母 体:316L,

上 盖:316L,

膜 片:NBR, VITON

过滤网:316L(10μm)

阀 座:PCTFE,PTFE ,NBR

弹 簧:316L

阀芯顶杆:316L

适用范围 TYPICAL APPLICATIONS

实验室

气体吹扫系统

腐蚀性气体、特种气体

气体汇流排

测试设备
